1. 사업개요
2. 도면설계자동화 S/W는 Autodesk CAD 제품을 기반으로 한, 설계 전문 프로그램으로 설계 자동화를 구현하고 및 각 분야, 각 업체 작업 및 업무 환경에 적합하도록 커스터마이징이 가능한 상품 입니다.

   CNC Router는 자체 개발한 엔진으로 PCB(기판) 분야에 활용되는 프로그램으로, Autodesk CAD 환경과 유사한 화면구성으로 이루어져, 익숙한 작업환경을 제공 합니다.
   CNC Router 엔진 프로그램은 거버데이터를 입력 받아 기계어로 출력하는 독자적인 패키지 시스템으로 각 분야, 각 업체 작업 및 업무 환경에 적합하도록 커스터마이징이 가능한 제품 입니다.

   실무에 최적화 된 프로그램 구현을 위한 커스터마이징을 지원(작업시간 단축)합니다.

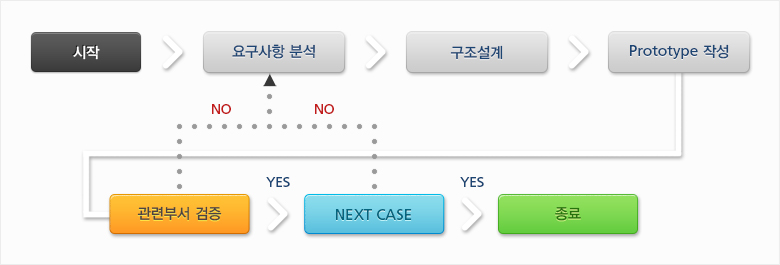

3. 도면설계자동화 커스터마이징 작업 흐름도
4.

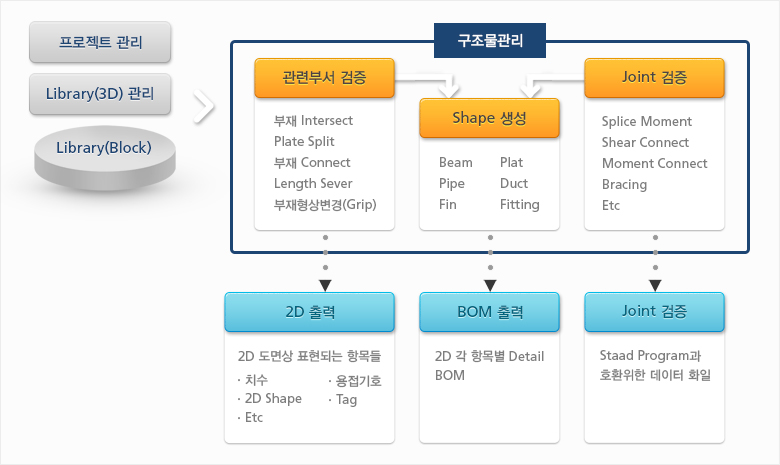

5. 도면자동화 S/W 활용 플랜트 설계 업무 흐름도
6.

기능 및 특징

커스터마이징 분야	주요 기능 및 특징
인터넷 분야	• 인터넷 을 활용한 도면 생성 프로그램 • 고객이 제품을 선택하여 도면을 실시간으로 확인하고 구매 요청을 할 수 있어 신뢰성과 일관성 효과 • 영업 물량에 대한 일관성을 유지하여 작업 효율을 극대화
건축/토목 분야	• 설계 계산에 의한 전문 설계 기술 응용 프로그램 • 평면, 종단,횡단 설계의 Data교환으로 인한 자동 설계 • 설계 Know-How 및 설계 공식을 프로그램으로 정형화 • 철근 콘크리트 구조도,철근 배근도 및 철근량 자동 산출 • 설계 구조의 3차원 구현으로 간섭 및 시각적인 효과
화공	• Tower 내부의 Tray에 대한 자동 Hole계산 • 설계 계산에 의한 전문 설계 기술 응용 프로그램 • 평면, 종단,횡단 설계의 Data교환으로 인한 자동 설계 • 설계 구조의 3차원 구현으로 간섭및 시각적인 효과
전기/계장	• PCB 설계 자동화 프로그램 • 설계 표준을 통한 Cabinet 설계 자동화 프로그램 • 설계자료 (부품 명, 규격, 수량 등) 입출력/ 검색 기능 • 다양한 PLC 기종 및 강전회로도 설계자동화 기능 • PLC를 이용한 다양한 제어 설계 분야 적용 • 자재/ 부품 산출 프로그램 - 설계도면에서 B.O.M, 견적서 자동 작성
기계	• Skirt, Heat Exchanger, Tank등 다양한 설계 편리 기능 • 기계 관련 설계 유틸리티 지원 • 기계 요소 부품 자동 작성 기능 • 설계 계산에 의한 Report 작성 • 부품 목록표 자동 처리 등 다양한 설계 편리 기능

패키지 상품

1.
2. 개요
3. Autodesk CAD 프로그램과 연동하여 실행되는 버전과 자체 엔진으로 개발되어 실행되는 2가지 방식으로 이루어져 있습니다.
   네스팅 프로그램은 규격화된 철판 과 형강을 다양한 크기의 조각으로 절단할 때 CUTTING 스케쥴을 최적으로 예측하는 프로그램입니다.
   (현재 버젼 2.0출시)
4. 주요기능
5. • 규격화된 원장 입력
   • 작업 사이즈 입력
   • 보고서 출력
   • 도면 출력
   • 물량산출기능(발주 물량)

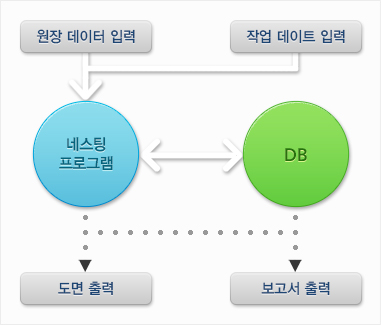

6. • 시스템 구성도
   •
   • 주요화면
   • • 철판
   •
   • • 형강
   •

1.
2. 개요
3. 거버데이터를 라우팅 편집 작업을 하여 다양한 기계어로 출력하게 하는 자체 개발(엔진) 프로그램입니다.

4. 주요기능
5. • 거버데이터을 읽고 사용자에 맞게 편집
   • 라우팅 작업을 수동 선 긋기가 아닌 자동으로 완료
   • 확대 축소를 휠 방식으로 User 인터페이스 보강
   • 도면 파일로 출력하여 직관적인 치수를 제공
   • 다양한 기계 출력 기능 제공

6. 기계어 출력 장비
7. • 다케우치 구형·신형
   • 로쿠로쿠 구형·신형
   • 엑셀론
   • 히타치
   • 시브마이어
   • 케냐드
   • 법용 장비
   • 시브마이어
   • 그 외 장비는 커스트마이징 하여 지원

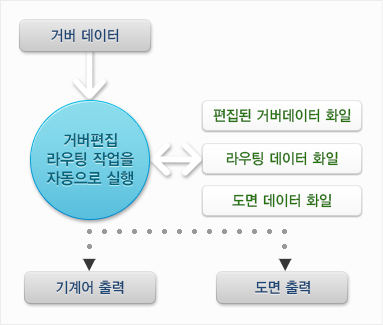

8. 시스템 구성도
9.
10. 주요화면
11. • • 주 화면
    • • 기계어 출력화면
    • • 도면화면
    •
    •
    •

1.
2. 개요
3. Autodesk CAD 프로그램과 연동하여 구동되어 사용되는 프로그램으로 철근 배근도(shop dwg)작성 및 철근의 형상에 따른 물량산출 프로그램입니다.

4. 주요기능
5. • 사용자가 배근 형상 등록
   • 등록된 형상을 도면에 좌표선택으로 배치
   • 철근번호 인식에 의한 치수기입
   • 설치위치, 철근기호, 강종, 직경 등으로 구분하여 Table형식으로 물량출력
   • 현장에서 Table에 있는 형상 절곡 정보를 참조한 원할 한 작업

6. 주요화면
7. • • 표준철근 등록화면
   • • 작도화면
   • • 물량출력 화면
   •
   •
   •
