개요

1. 한국인프라는 건설프로젝트의 최신의 BIM 기술을 접목하여 3D(모델링)/4D(공정)/5D(공사비)/FMS 까지 건설관련 일련의 과정을 통합하여 관리할 수 있도록 BIM 프로젝트 서비스 및 컨설팅을 제공 함으로써 건설 사업을 효율적으로 수행할 수 있도록 지원합니다.
2.

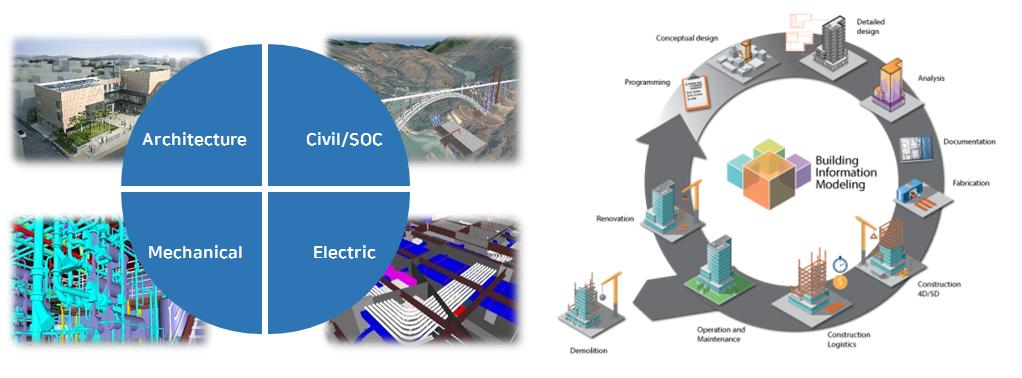

3. 사업개요
4. BIM은 건설 프로젝트의 기본 계획에서부터 실시설계, 시공, 운영/유지관리 단계에 이르기까지 3D BIM 모델을 구축하고, 기 구축된 3D 모델을 기반으로 일관성 있는 체계적인 정보의 입력 및 활용으로 건설 관련 업무 전반에 효율성을 높이는 프로세스입니다.
5. BIM 적용 기대 효과
6. 1. 신속한 의사결정 및 다양한 대안 제시
   2. • 3D뷰를 통한 시각적 디자인 검토 및 공사 관계자간 커뮤니케이션 향상
      • 여러 설계 안에 대한 요구조건 및 예산 분석을 빠르고 정확하게 분석
   1. 설계 및 시공 품질향상
   2. • 단일 3D모델을 이용한 설계로 시공도서의 오류와 누락 감소
      • 3차원 모델을 통한 설계 대상물의 간섭 등 오류를 쉽게 파악하고 설계 변경에 유연한 대응
   1. 실행/관리 효율화 및 비용과 공기 절감
   2. • 3차원 도면 정보를 활용한 설계 및 시공 전반의 사업관리 효율성 증대
      • 3D 모델을 통한 가상 시공 적용으로 설계변경 및 재시공 감소
      • 객체간 동적 연동에 따른 설계 작업 및 변경 설계의 Speed Up
      • 도면과 연계된 정확한 물량 산출
      • 적정 시기의 자원, 인력 및 장비 투입에 의한 프로젝트 간접비용 감소
   1. 안전성 및 환경성 향상
   2. • 시뮬레이션을 통해 추락, 낙하 등 현장 위험요소 사전 파악하여 사전에 안전대책 수립
      • 안전교육 시 3D 모델을 활용하여 교육 효율성 향상
      • 친환경 에너지 시뮬레이션에 의한 환경 성능의 향상
   1. 유지관리 효율성 증대
   2. • 효율적인 건물자산 관리
      • 편리한 점검 및 이력 관리
   1. 수주 확대
   2. • 최상의 기술력을 바탕으로 설계 품질 건설 프로젝트 수주 확대

인프라&인력구성

1. BIM 설계를 위한 인프라 및 인력 구성

2. 구 성	담당 업무	업무 내용
   Project Manager	프로젝트 총괄	• 설계안을 BIM으로 적용하기 위한 토목 BIM 부분 총괄 • 전체 BIM 총괄 운영 및 일정관리 • 문제 사항 협의 및 개선안 도출
   BIM Manager	BIM 기술 지원	• BIM 사용에 따른 기술적인 부분의 문제점 해결 • BIM 활용 계획서(보고서) 기획 및 작성 • BIM 분야별 모델 데이터 통합 관리
   BIM User	BIM 모델 작성 BIM 라이브러리 작성	• 분야별 모델 작성(분할 작업 및 공동 작업에 따른 인원 배분) • BIM 작업 중에 필요한 패밀리 작성, 설계 단계별 정보 입력
   BIM Data 유지관리 및 분석	수정 사항 변경	• 작성된 BIM 모델의 정확성 향상과 데이터 분석 • 문제점 협의 및 정리 • 수정사항 변경 작업

BIM 업무 프로세서

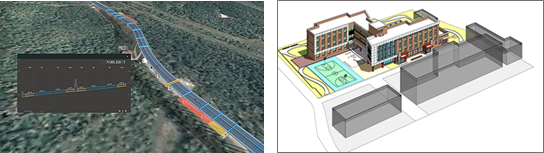

1. 1. 계획단계
2. • 프로젝트를 시각적으로 풍부하게 여러가지 설계 대안을 3D로 제시
   • 여러 설계안 비교 검토하여 보다 정확한 설계 및 보고서 작성
   • 이해 당사자들에게 설계 의도를 명확히 전달
   • 기초 데이터 작성 및 분석
   • 개념 및 기본 계획 모델 구축
3.

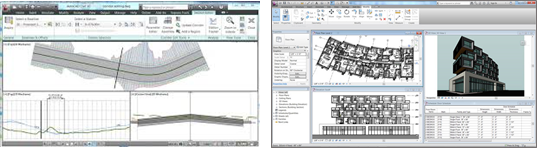

4. 2. 설계단계
5. • 3D 모델 기반의 파라메트릭 모델링
   • 모든 설계 문서에 일관성 확보
6.

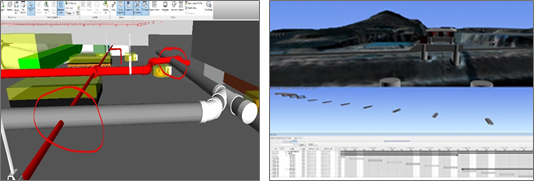

7. 3. 시공단계
8. • 시공 중 일어날수 있는 오류 가능성을 디지털 환경에서 검토
   • 설계 모델 데이터 통합하여 시뮬레이션
   • 주요 공정 관리를 통한 효율적인 시공관리
   • 공정 시뮬레이션으로 복잡한 공정관리 체계화
9.
10. 4. 유지관리단계
11. • 포인트 클라우드를 활용한 구조물 유지관리
    • GIS 기반의 시설물 관리
12.

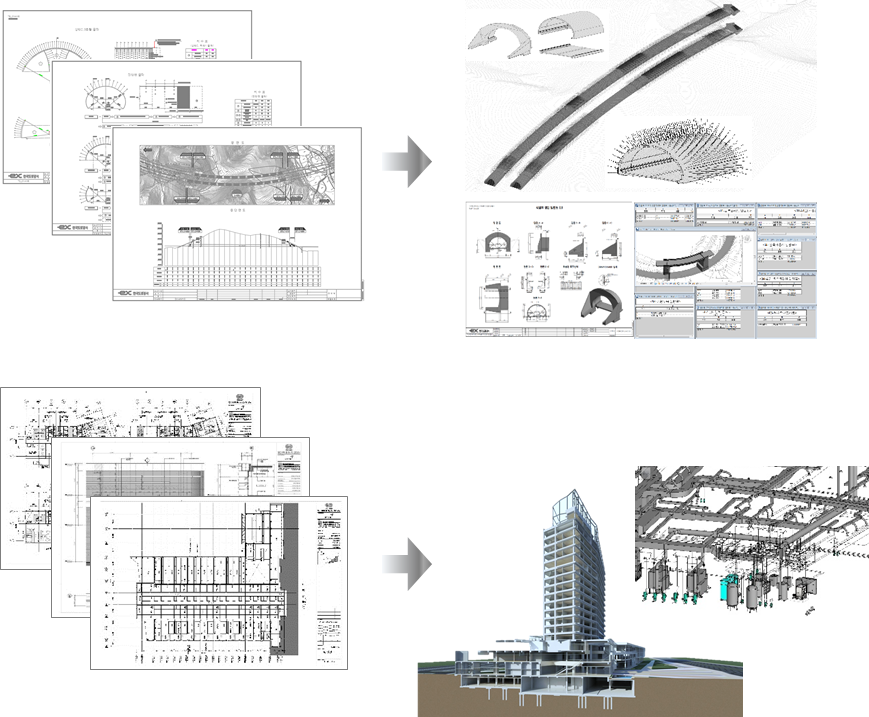

BIM 전환설계 모델링

1. 기존방식의 2D 설계도면(dwg)을 바탕으로 설계대상물을 3D 형상의 BIM 정보모델을 작성하여 제공하는 서비스
2.

제공 서비스

1. 건축물 관련 모델링
2. • 건축물 및 구조 모델 작성
   • 건물 외피 모델 작성
   • 룸 일람표 및 창호 일람표 작성

1. 토목/SOC 관련 시설물 모델링
2. • 원지형 및 암지형, 계획지형을 3D 형태 지표면 모델 작성
   • 도로, 철도, 우-오수 배관 등등 토목/SOC 선형 시설 3D 모델 작성
   • 교량, 터널, 암거 등 토목 구조물의 3D 형상 모델 작성
   • 3D 형상 기반의 수량산출

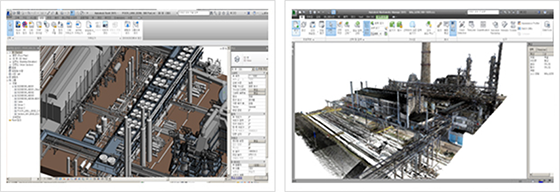

1. 기계/전기 관련 모델링
2. • 설비배관 및 공조시설 모델링
   • 시설물 일람표 작성

1. 기 타
2. • BIM 수행계획서 / BIM 작업보고서 등 발주처 제출 문서 작성
   • 간섭검토 보고서 작성

BIM 라이브러리 작성 용역

1. BIM 작성시 필요한 Revit 패밀리 / Civil3D 어셈블리 등의 라이브러리를 작성 제공하는 서비스
   BIM 모델은 각종 라이브러리(패밀리/어셈블리)의 조립 방식을 통해 모델을 작성

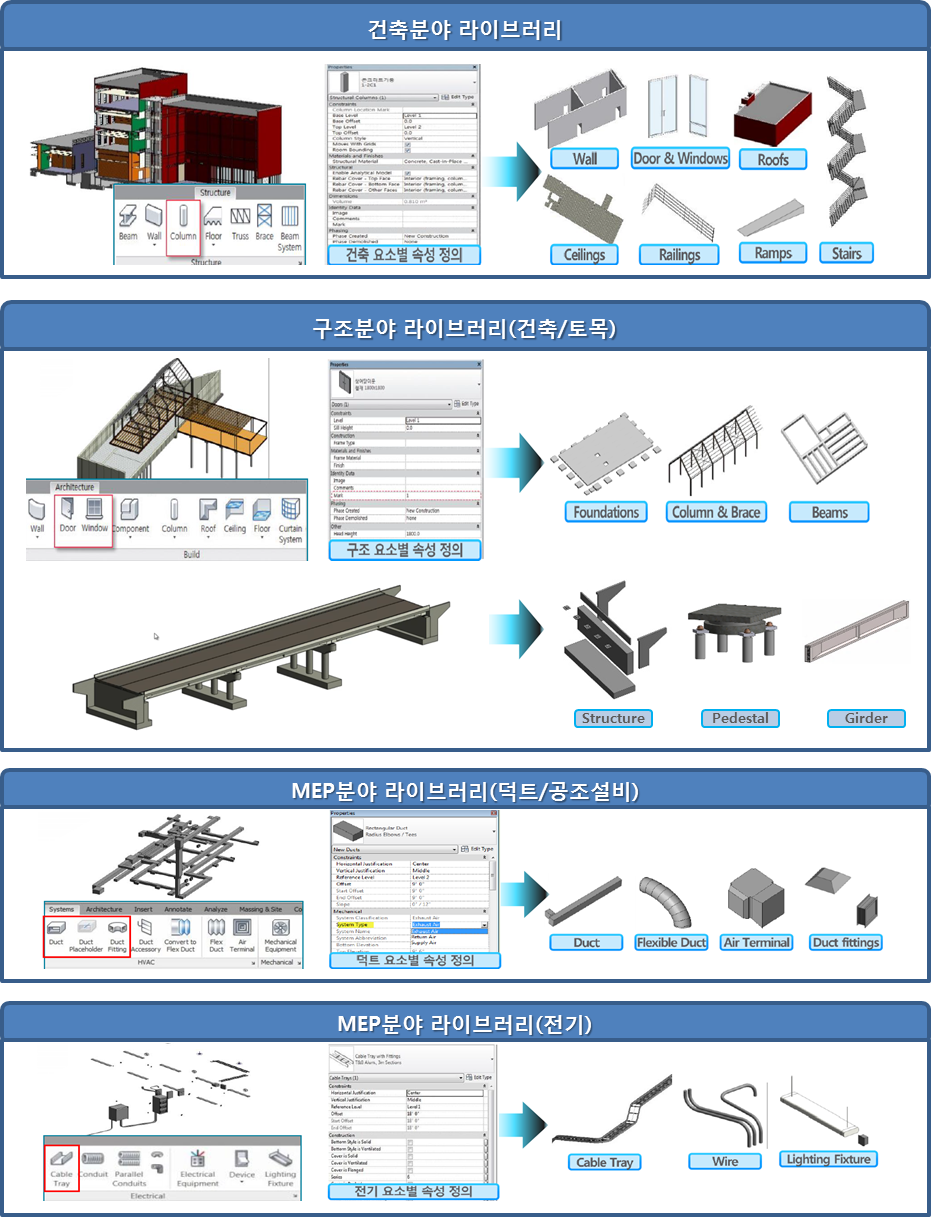

분야별 라이브러리

1.

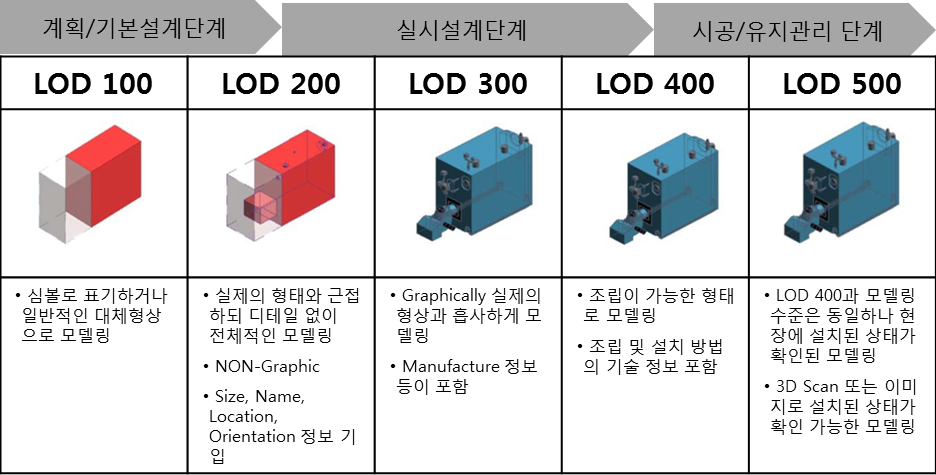

모델/라이브러리의 LOD(Level of Development)

1.
2. 건설단계에 따른 모델의 정밀도 (LOD 100~500)
3. • LOD 100 – 개념설계 모델수준 (LOD 200을 만족하지 못하는 그래픽 표현만 가능)
   • LOD 200 – 개략 형상 모델 (개략수량, 크기, 형상, 위치 포함)
   • LOD 300 – 정밀 형상 모델 (치수와 관련한 수요사항, 그래픽을 제외한 정보 연계)
   • LOD 350 – 정밀 형상과 연계정보 모델 (LOD300 + 타시스템 연계 정보)
   • LOD 400 – 제작모델 수준 (상세, 조합, 설치 정보 포함되어 제작도 및 가공 가능 수준)
   • LOD 500 – 준공모델 (현장에서 검증된 모델, 추가 정보가 연계될 수 있는 수준)

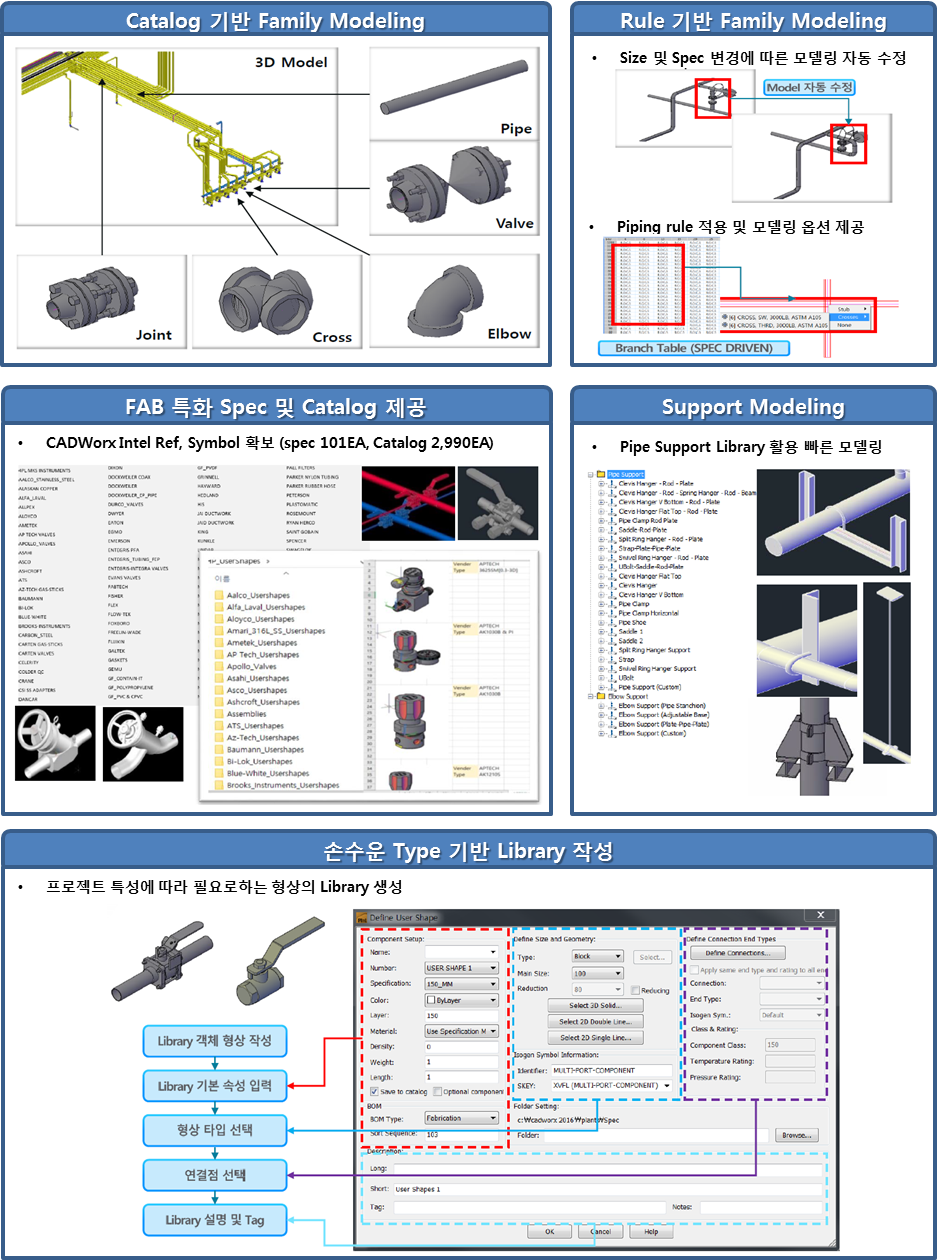

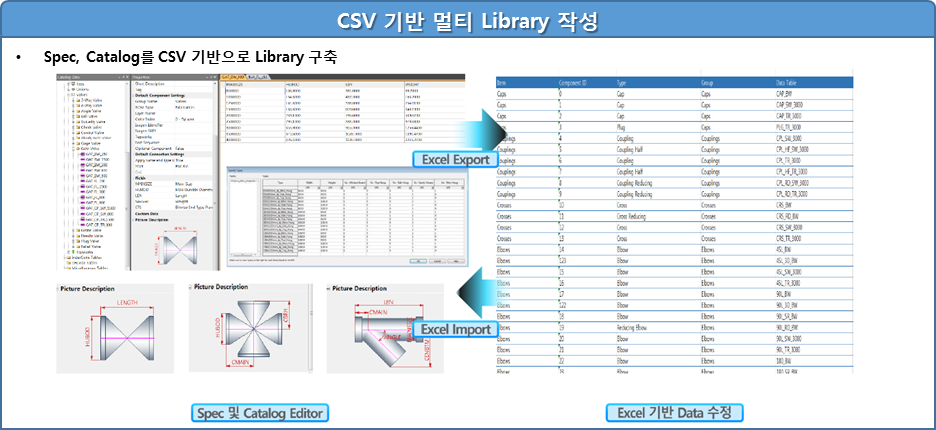

라이브러리 제작

1.
2.
