토목 BIM

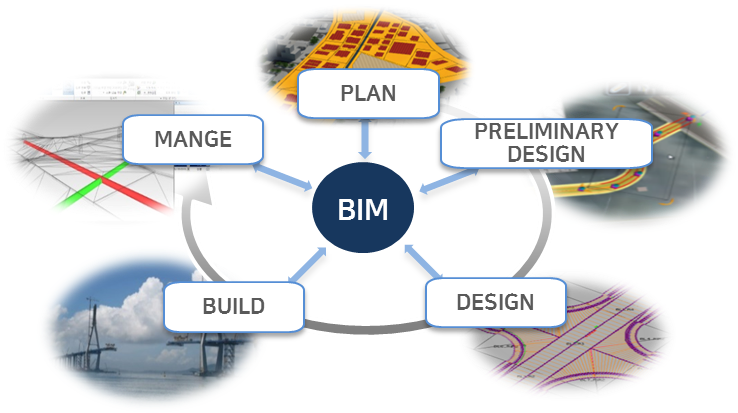

  1. 토목 BIM 개념
  2. 토목 BIM은 기본 계획에서부터 기본설계, 실시설계, 시공, 운영/유지관리 단계에 이르기까지 3D BIM 모델을 구축하고, 기 구축된 3D 모델을
    기반으로 일관성 있고 체계적인 정보를 업무 전반에 적용하는
    업무 프로세서를 말한다.
    여기서 3D BIM 모델은 3D 설계 소프트웨어에서 생성된 데이터 모델을
    뜻하며, 업무영역에 따라, 각각 토목, 도시기반시설, 구조, 설비 및 프로젝트 협업관리 등으로 구분할 수 있다.
    BIM이 적용되는 각 토목, 도시기반시설, 건축, 구조, 설비 분야의 3D CAD
    시스템 및 협업시스템은 분야별로 각각 전문화된 상용 3D 설계 Software 로 구성되어야 하며, 생성된 정보들은 정보의 변환이나 누락 없이 각각의 3D BIM 모델들 내에 존재하는 모든 객체들간 상호 호환이 가능해야 한다.
    이는 효율적인 BIM 모델 데이터 활용을 위한 데이터 일관성과 통합 측면에 근거하며, 데이터의 호환(Native Interoperability)을 위하여 기본적으로
    제공되는 GUI 를 통해 생성 및 수정할 수 있어야 한다.
  4. 각 국가별 BIM의 정의
  5. 국토해양부(한국) 건축, 토목, 플랜트를 포함한 건설 전 분야에서 시설물 객체의 물리적 혹은 기능적 특성에 의하여 시설물 수명주기 동안 의사결정을 하는데 신뢰할 수 있는 근거를 제공하는 디지털 모델과 그의 작성을 위한 업무절차
    GSA(미국) 건축물 설계를 문서화 하고, 신규자본 또는 재투자 자본 시설물의 시공과 운용을 모의 실험하기 위한 다양한 소프트웨어 데이터 모델의 개발 및 활용
    NIBS(미국) 시설물 생애주기 동안 협업을 위한 공유된 정보저장소로서 생애주기 정보의 물리적, 기능적 특징을 갖는 가상의 컴퓨팅 표현
    NBS(영국) 건물의 초기 디자인부터 재생 이용까지 건물의 생애주기를 거쳐 유지되고, 모든 이해관계자들과 공유될 수 있는 다중 데이터 소스로 구성된 풍부한 정보모델
  6. 토목 BIM 적용 이점(BIM 교육의 필요성)
  7. • 3차원 시각화(Visualization)를 활용한 의사소통 증진
    - 직관적인 데이터 3D 형상을 활용한 업무협의를 통해 관계자간 빠른 의사결정 가능
    - 시각화 시뮬레이션을 통한 계획-설계-시공간 정보 전달 편의성 향상 및 빠른 Feedback
  8. • 설계 및 시공 도서의 오류와 누락 감소
    - 단일 3D 모델을 활용으로 설계 및 시공 도서의 오류와 누락 감소
    - 설계 변경 시 객체간 연동에 따른 모델-도면-수량의 변경으로 설계-시공 도서의 변경 누락 방지
  9. • 작업자 및 관계자의 이해도 향상
    - 광범위한 GIS 및 CAD 데이터에 기반하여 기존 환경과 조건에 대한 이해 향상
    - 시각적 3D 현황 작성을 통한 대상지역의 사전 이해도 향상
    - 산업 표준 적용과 자산관리 데이터 공유 용이
    - 데이터 3D 형상을 통한 부서간 협업 능력 향상
  10. • 작업시간 단축 및 경제성 향상
    - 빠른 시간안에 많은 설계 대안을 작성-검토-평가 가능
    - 지능적 BIM 기반 프로세스로 반복작업을 빠르게 수행
    - 빠른 사전 검토를 통한 사업성 분석 용이
    - 설계 및 시공시 발생 가능한 오류를 사전 확인, 재작업에 따른 인적, 시간적 낭비 요소를 제거하여 경제성 향상
  11. • 성과물의 품질향상
    - 표준 설계기준 적용 및 배관시스템 등에 대한 엔지니어링 분석 등을 통해 설계 품질 향상
    - 가시적인 시뮬레이션 및 이미지를 활용한 보고서 작성 등 작성 도서의 전반적인 품질 향상
    - 토공, 도로, 포장, 배수 및 상수, 특수구조물, 기타 시설물 등 모든 토목설계 대상물을 3D기반 가상현장으로 구축하여 복합적인 설계검토를 통한
    전반 품질 향상
  12. • 마케팅 및 수주 경쟁력 향상
    - 최신 기술 활용 및 합리적 운영을 통한 기업 기술 경쟁력 향상
    - 빠른 사전 검토를 통한 사업성 분석 용이
    - 시각적인 고품질의 설계 자료 및 시뮬레이션을 통한 각종 발표 자료 작성, 활용 가능
    - 높은 기술력을 바탕으로 한 고품질의 결과물 작성으로 발주처 요구사항 충족

단계별 BIM

  1. 토목 건설분야 단계별 BIM 적용
  3. • 기본설계 단계(Preliminary BIM Modeling)
    - 프로젝트 설계 초기단계에 가장 기본적인 형태의 Model을 작성한다. 개략적인 Mass 및 Volume 계산을 수행하여 3D BIM Model 로부터 기본적인 토공수량(절토량, 성토량), 구조물 수량 등을 직접 추출 또는 참조 되어야 하며, 여러 가지 설계 대안을 검토한다.
  4. • 실시설계 단계 (Basic Design BIM Modeling)
    - 기본설계 확정이 되는 단계의 BIM Model로 기본설계도면(평면도, 단면도, 입면도, 종단면도, 횡단면도 등)들이 BIM Model 로부터 직접 추출되어야 하며, 각 설계 부문의 모델이 상호 참조되어 관련 도면을 추출 또는 참조되어야 한다.
  5. • 시공단계 (Construction BIM Modeling)
    - 건설 프로젝트를 검토하여 시공상에서 일어날 수 있는 오류를 파악하고 4D 시뮬레이션을 통해 공정관리를 체계적으로 할 수 있어야 한다.
  6. • 시각화 단계 (Visualization / Simulation BIM Modeling)
    - 기본설계, 상세설계 혹은 시공단계 등 각각의 프로젝트 단계에서 생성된 BIM Model 데이터로부터 언제든지 시각화 하거나 설계 시뮬레이션이 용이하여, 빠른 의사결정을 위한 도구 및 보고자료로 활용될 수 있어야 하고, 시공단계 이전에 발생 가능한 설계 오류를 최소화할 수 있어야 한다.

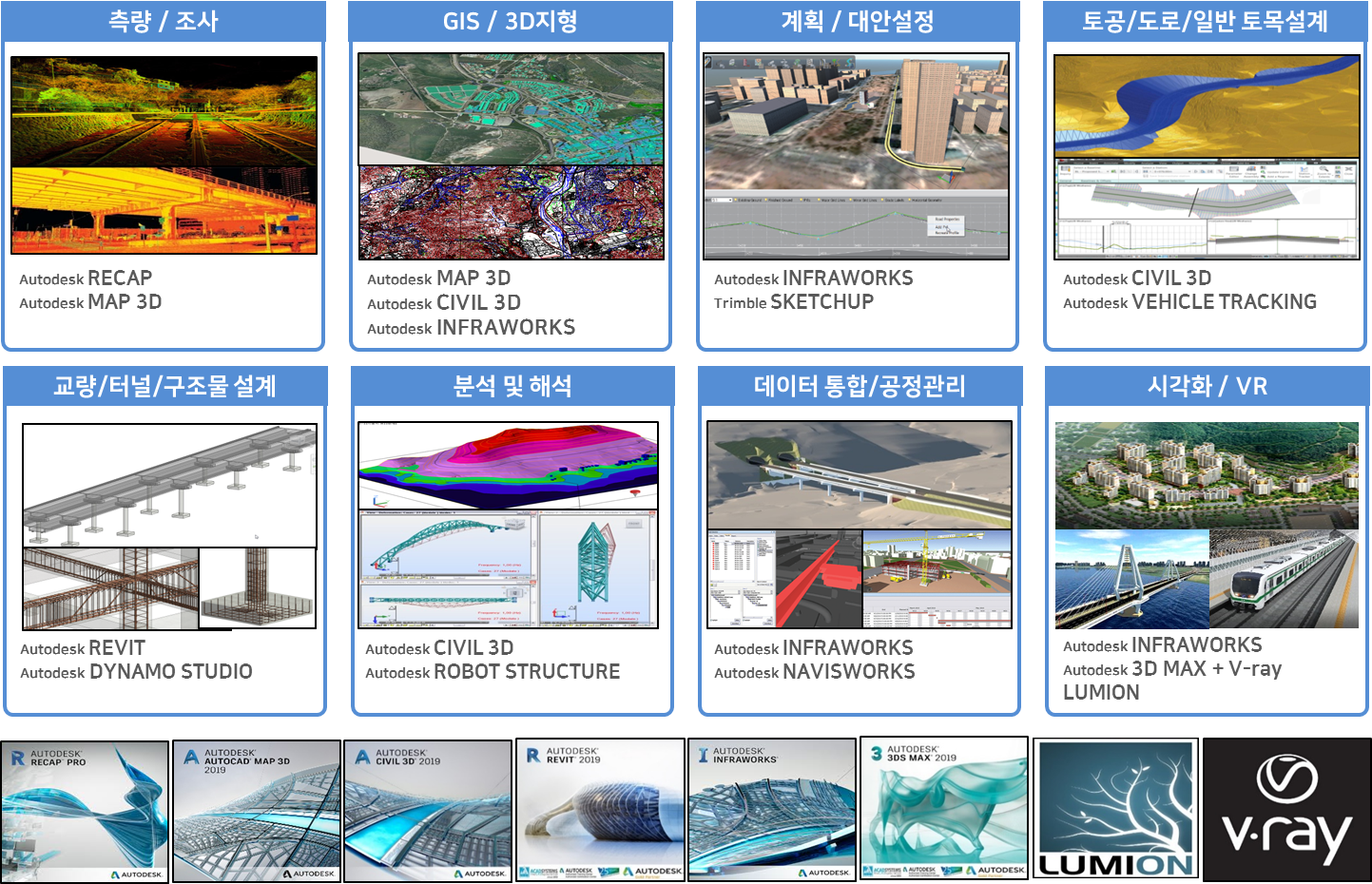

  7. 토목 건설분야 단계별 BIM 솔루션
  9. BIM 단계별 사용 솔루션
  10. • 기본설계 단계(Preliminary BIM Modeling)
    - Autodesk Civil3D : 3D 원지형 및 부지
    - Autodesk Revit : 구조물 매스 계획
    - Autodesk Infraworks : 계획 및 대안 검토
  11. • 시공단계(Construction BIM Modeling)
    - Autodesk Revit : 시공 모델 작성 및 검토
    - Autodesk infraworks : 가상 현장 및 시공-협의 모델 시각화
  12. • 실시설계 단계(Basic Design BIM Modeling)
    - Autodesk Civil3D : 계획부지 및 도로 모델 작성
    - Autodesk Revit : 구조물 상세 모델 작성
    - Autodesk Infraworks : 계획 및 협의 시각화
  13. • 시각화 단계 (Visualization / Simulation BIM Modeling)
    - Autodesk infraworks : 기본 조감뷰 및 주행시뮬레이션 작성
    - Lumion : 형상 데이터를 빠른 시간에 시각화 제안(이미지, 영상, VR)
    - V-Ray : 결정된 형상 데이터를 고품질의 시각화 (이미지, 영상, VR)

토목 BIM 교육 및 컨설팅

  1. 교육 및 컨설팅 핵심 항목
  3. 토목 BIM 교육 및 컨설팅 진행 목표
  4. • 3D 설계를 위한 BIM 저작도구(S/W)의 전반적인 기능 숙지
    - 3D 설계 제품을 사용하는 입장에서 효율적으로 다양한 기능을 사용하여 제품에 대한 전반적인 기능 숙지와 빠른 시간 내에 효과적으로 설계에
    활용하기 위한 교육을 실시한다.
  5. • BIM 프로세스의 이해 및 관리
    - 토목 기반의 설계를 객체 기반 3D 정보 모델링 구축 교육을 통해 프로젝트를 BIM 프로세스를 따라 수행하고 관리할 수 있는 능력을 키워 설계의
    효율성과 품질을 높인다.
  6. • 정보 활용 및 문제점 사전 파악을 통한 기간 단축 및 비용 절감
    - 설계 단계에서 발생하는 정보를 활용하여 시공 및 유지관리 시 활용하고, 제반 문제점에 대한 사전 파악 및 수정을 통해 공기단축 및 비용절감을
    도모한다.
  7. • 관련자 간 원활한 의사소통 및 협업능력 향상
    - 이해하기 쉬운 객체기반 3차원 설계방식을 이용하여 의사결정의 신속성과 정확성을 향상시키고, 관련 기술자의 원활한 의사소통 및 협업능력을
    향상한다.

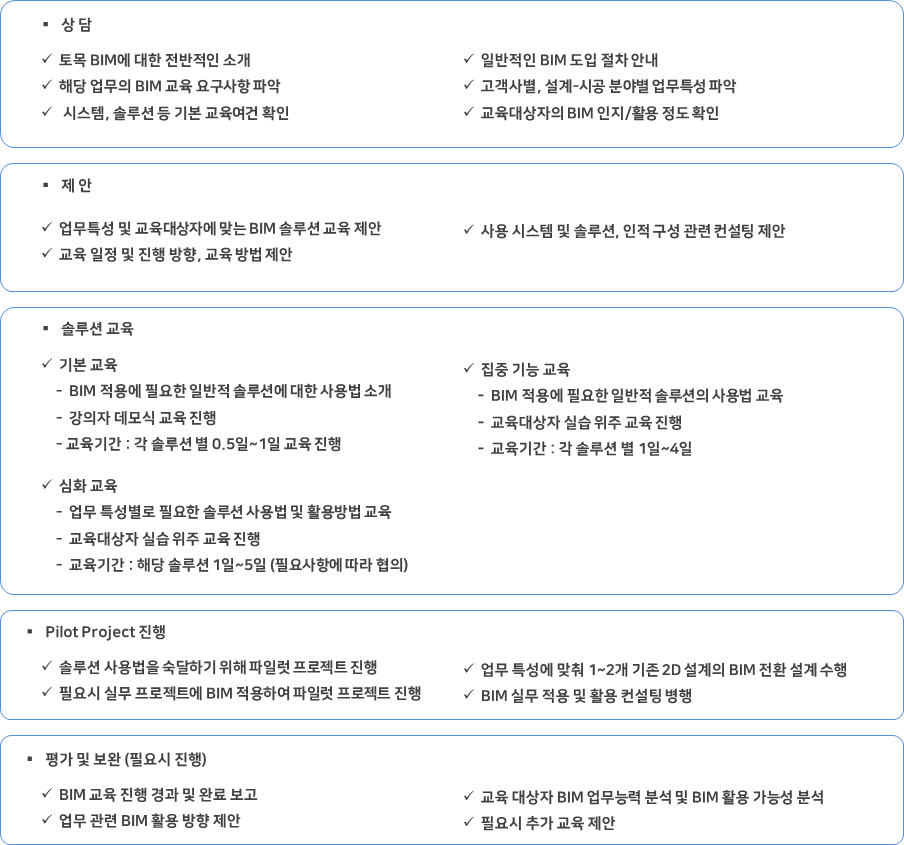

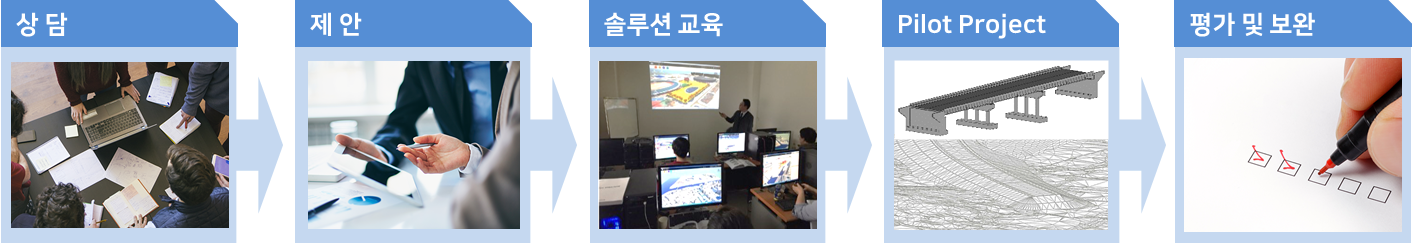

  8. 토목 BIM 교육 및 컨설팅 절차
  11. 교육 및 컨설팅 단계별 진행 예
  12. 구 분 주 요 진행목표 기 간 비 고
    BIM 도입 1차 진행 [ BIM Modeler 육성 ]
    1. BIM 수행 TF팀 조직 구성
    2. BIM 기초 이론 및 일반사항 숙지
    3. BIM 업무프로세서의 이해
    4. BIM S/W의 기본(기능) 사용 기술 습득
    5. 기본적인 3D 모델링 및 시각화 기술 습득
    		 3개월 집중 기능교육
    + 파일럿프로젝트
    2차 진행 [ BIM Modeler 육성 ]
    1. 다중 사용자 BIM 활용 공동작업 수행기술 습득
    2. 라이브러리 작성기술 습득
    3. 객체의 정보 입력방법 및 활용기술 습득
    4. BIM객체 도면화 기술 습득
    5. 기타 BIM 실무 적용 노하우 습득, 개발
    		 2~3개월 심화교육
    + 파일럿프로젝트
    BIM 도약 3차 진행 [ BIM Speciallist육성 ]
    1. 단계별 BIM 실무 적용 시작
    2. 자체 라이브러리 개발 및 라이브러리 데이터 축적
    3. 도면화 템플릿 및 스타일 데이터 개발
    4. 기타 BIM 실무 적용 노하우 습득, 개발
    		 3~6개월 2~5개 실무 프로젝트 진행
    (단계별 BIM 적용범위 확대)
    BIM 정착 4차 진행 및
    전사확대    		 [ BIM Manager 육성 ]
    1. 실무 적용을 위한 자체 BIM 작업 가이드라인 개발
    2. 자체 라이브러리 개발 및 라이브러리 데이터 축적
    3. 도면화 템플릿 및 스타일 데이터 축적
    4. TF팀 외 실무자 중심으로 BIM 전사 확대 적용
    		 6~12개월

토목 BIM 교육 솔루션

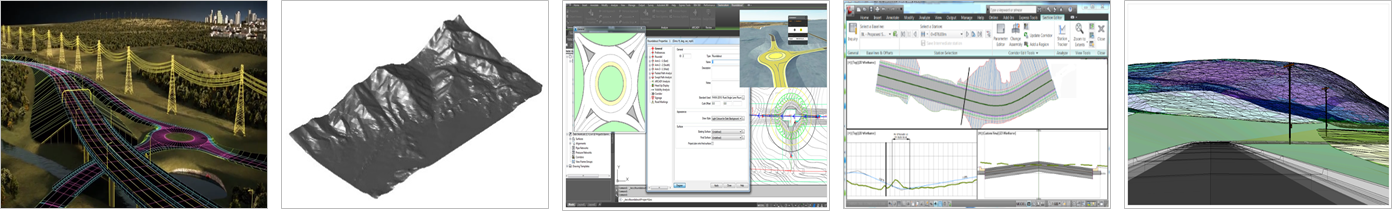

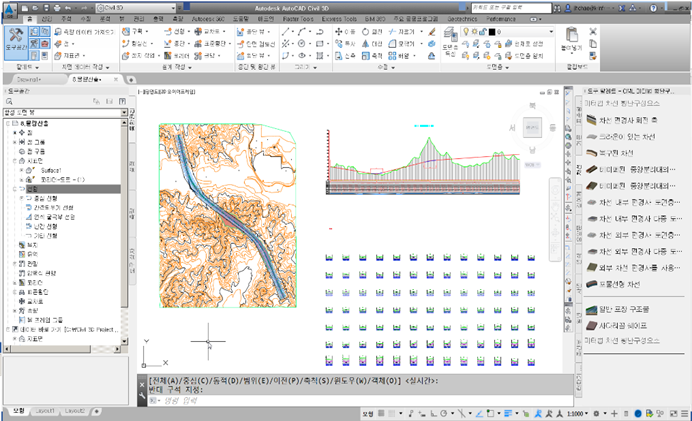

  1. Autodesk Civil 3D
  2. 도로/철도, 단지/택지, 수자원, 상하수도, 조경 등 토공 및 선형기준 설계의 일반적인 토목 프로젝트의 BIM 설계 구현

    ※ 주요기능 및 특징

    • 측량 데이터 가져오기 및 관리
    • 지형의 3D 모델링 및 분석(높이, 경사, 우수 흐름 등)
    • 선형설계(평면선형, 종단선형)
    • 횡단-코리더 작성
    • 종단도 및 횡단도 작성 및 토공 물량 산출
    • 부지정지 모델링 (자동으로 절성토 균형 지점 산출 가능)
    • 관망 모델링
    • 설계 대상의 도면화
    • 토목설계의 시각화 및 분석

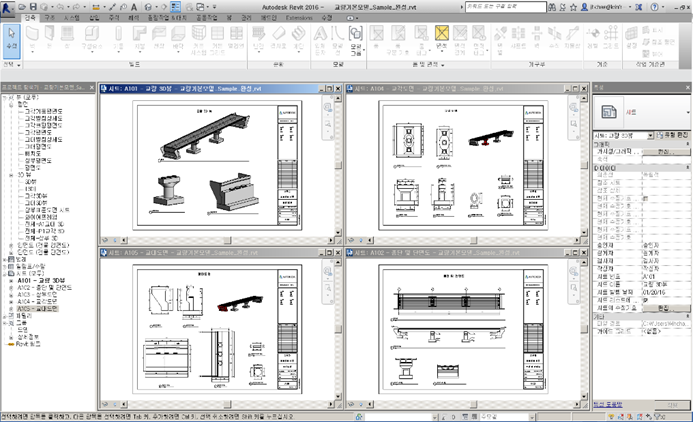

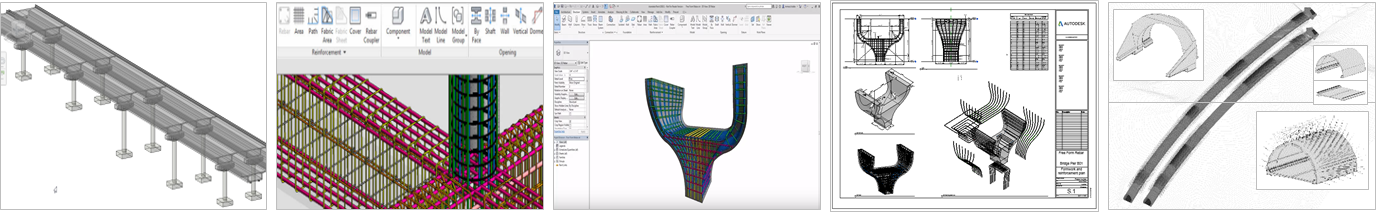

  5. Autodesk Revit
  6. 교량, 터널, 옹벽, 가시설 등 구조 관련 토목 시설물 프로젝트의 BIM 설계 구현

    ※ 주요기능 및 특징

    • 구조물의 설계 및 문서화
    • 파라메트릭 구조물 모델링
    • 표준화된 구조 패밀리 포함
    • 설계 대상의 분석 및 구조해석을 위한 구조 정보 입력
    • 여러 참여자의 공동-공유 작업
    • 단일 모델을 통한 통합 설계
    • 우수-오수-상수 등 배관 및 관로 시설물 모델링
    • 엔지니어링 및 시공업체의 설계-시공 데이타의 공유 및 조정
    • Autodesk Robot Structural Analysis Professional 등의 구조
    해석 응용프로그램과 연계

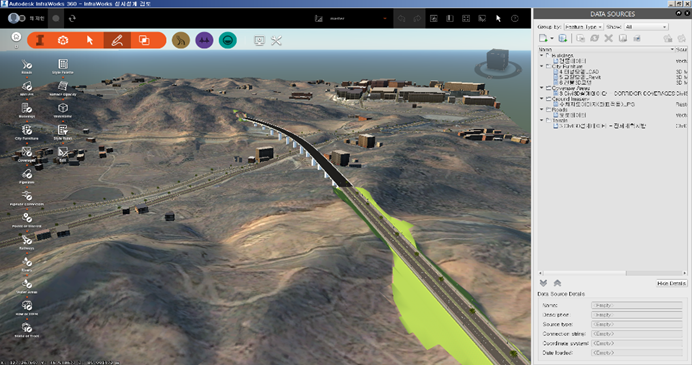

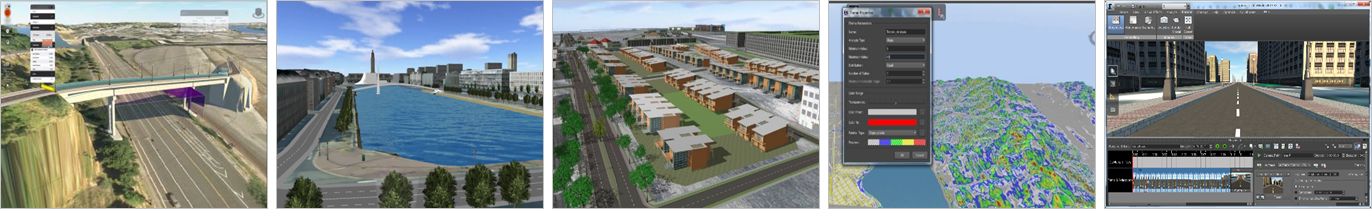

  9. Autodesk Infraworks
  10. 개념설계 및 3D GIS 설계 도구로써 프로젝트 계획 단계에서 시각적으로 풍부하게 여러 가지 설계 대안을 3D로 제시

    ※ 주요기능 및 특징

    • 대형 인프라 모델 제작 및 관리
    • 주변 현황을 고려한 기본계획 및 토목 시설물 스케치
    • 새로운 방식의 커뮤니케이션
    • 프로젝트 팀간의 공동 작업 촉진
    • 다양한 대안에 대한 빠른 작성 및 검토
    • 다양한 기존 데이터 활용(dwg, GIS, 레스터 데이터 등)
    • Revit, Civil3D 등 주요 BIM 솔루션과 데이터 받기 및 내보내기
    • 랜더링 이미지 및 동영상 작성으로 프리젠테이션 도구로 활용

토목 BIM 교육 커리큘럼

  1. INFRAWORKS (집중 기능교육, 1.5 Day)
  2. 개념설계 및 3D GIS 설계 도구로써 프로젝트 계획 단계에서 시각적으로 풍부하게 여러 가지 설계 대안을 3D로 제시
  3. 주 제 교육내용 교육방법
    BIM 개론 • 교육과정 및 강사 소개

    프레젠테이션

    • BIM 일반 개론

    • Civil3D 기본사항 소개

    오리엔테이션 • Infraworks 기본사항 소개

    프레젠테이션
    / 실습

    • Infraworks LT와 Infraworks 360의 차이점 안내

    • Infraworks 계정 생성 및 로그인

    인터페이스 및 용어 • 기본 화면 이동 및 Zoom 방법

    예제교육
    / 실습

    • 주요 사용자 인터페이스 소개

    • Utility Bar, Intelligent Tool, Panel & Palette
    지형 데이터 준비 • SRTM 데이터 이해 및 지형 데이터 취득 방법

    • 구글어스 KML 만들기

    • Infraworks에 KML파일 및 SRTM 지형데이터 가져오기

    개념설계 기능 • 도로 모델 작성           • 수로(하천) 모델 작성

    • 건물 모델 작성           • 수목 모델 작성

    • 부지정지 구간 설정 및 작성

    모델의 수정 • 기즈모(Gizmo)를 이용한 작성모델 수정

    • 모델속성(Property)을 이용한 작성모델 수정

    • 스타일 및 스타일 룰을 이용한 작성모델의 수정

    Import Data • 다양한 포맷의 Import Data

    • Civil3D지형데이타 및 항공사진 Import
    • GIS 데이터 및 3D 모델링 데이터의 Import
    기본 설계모델 작성
    (Road Design Module)     		• Design Road 작성 및 개념설계 도로와 차이점

    • Design Road Profile을 활용한 종단 설계

    • 도로 교차로의 작성 및 시거 분석

    • Bridge Module를 이용한 교량 자동 생성

    • 교량의 형태 수정

    대안 설계 • 작업지점 Bookmark 생성 및 활용

    • Proposal 기능을 활용한 설계 대안 작성

    검토 및 분석 • 지형 및 모델의 거리, 면적 확인

    • 경사 및 표고 분석

    • 계절 및 시간 변화에 따른 일조 분석

    Infraworks시각화 • 단일 스냅샷 생성 및 랜더링 이미지 작성

    • Storyboard를 이용한 동영상 생성

    • Design Road를 활용한 도로 주행 시뮬레이션

  4. Autodesk CIVIL 3D (집중 기능교육, 3.5 Day)
  5. 토목 분야의 3차원 설계 기법을 이해하고 도로 및 부지의 모델링을 통해 기본적인 사용자 환경의 소개에서부터 Civil 3의 전반적인 기능을 익히고
    활용
  6. 주 제 교 육 내 용 교육방법
    BIM 개론 • Civil3D 기본사항 소개

    프레젠테이션

    인터페이스 및 용어 • 주요 사용자 인터페이스 소개

    예제교육
    / 실습

    • 리본메뉴, 응용프로그램, 도구공간, 특성 팔레트
    지표면 모델링 • 지표면의 종류와 특성
    • 점 데이터를 활용한 지표면 모델링
    • 수치지형도를 활용한 지표면 모델링
    • 지표면 편집
    지표면의 활용 • 지표면의 편집
    • 지표면 특성 및 스타일 편집
    • 지표면 레이블 작성
    • 지표면 분석 활용
    • 분석을 이용한 지표면 구분 및 칼라링
    평면선형 모델링 • 선형의 개요
    • 평면선형 설계기준 적용 및 편구배 작성
    • 평면선형 작성 및 스타일 작성, 편집
    종단선형 모델링 • 종단선형의 개요
    • 원지형 종단 작성 및 계획 종단 작성
    • 종단선형 설계기준 적용
    • 종단선형 스타일 작성, 편집
    횡단 모델링 • 횡단구성 어셈블리의 이해
    • 표준횡단의 작성
    • 도구팔레트의 활용방법
    코리더 모델링 • 코리더 생성
    • 코리더 특성 및 스타일 편집
    • 코리더 지표면 작성
    토량데쉬보드 활용 • 지표면을 이용한 총괄 토량 산출
    횡단면도 작성 • 단면검토선 생성
    • 단일 횡단면도 작성 및 활용방법
    • 다중 횡단면도 작성
    토공량 산정

    `• 단면검토선 재료 입력

    • 토적표 및 총괄토적표 작성
    • XML을 이용한 토공량 보고서 작성
    부지정지 모델링 • 형상선 작성
    • 부지정지 모델링
    • 토량데쉬보드를 이용한 자동 절성토 균형
    • 부지정지 모델링과 코리더 모델링 연계
  7. Autodesk REVIT (집중 기능교육, 3 Day)
  8. 파라메트릭 모델링 기법을 이용하여 교량 구조물을 3차원 형상을 모델링하고 모델 정보를 표현 관리
  9. 주 제 교 육 내 용 교육방법
    오리엔테이션 • 3D 모델링의 기본 이해

    프레젠테이션

    • Revit 파일 구분 및 패밀리 분류
    인터페이스 및 용어 • 주요 사용자 인터페이스 설명

    예제교육
    / 실습

    • 파라메트릭 특성 이해
    • 프로젝트 환경설정 이해
    Revit 필수 기술 • 프로젝트 시작
    • Revit의 파일 분류 체계
    • 템플릿과 라이브러리 이해
    레벨과 그리드 • 레벨 및 그리드 작성
    뷰 특성 설정 및 제어 • 뷰 생성, 복제, 단면 생성 방법
    • 뷰 범위 설정 및 작업창 이동
    • 가시성 제어 및 활용
    패밀리 이해 • 패밀리 카테고리
    • 패밀리 특성 - 유형과 인스턴스
    시스템 패밀리 작성 • 시스템 패밀리의 이해
    • 기초, 기둥, 벽을 이용한 교대, 날개벽, 교각 작성
    일반 패밀리 작성 • 내부편집 모델링의 이해
    • 돌출을 이용한 교대 및 날개벽 형상 작성
    • 돌출 및 보이드를 활용한 교각 작성
    패밀리의 활용 • 부품패밀리의 프로젝트 삽입 및 배치
    • 패밀리 매개변수 등록
    부품 패밀리 작성 • 패밀리 템플릿 선택 및 파일 작성
    • 형상 작성 및 매개변수 등록
    외부 객체 활용 • Dwg파일 삽입
    • 뷰별 삽입 객체 이동, 복사
    프로젝트 가시성 • 객체의 선택과 가시성 제어 및 활용
    물량산출 • 패밀리별 재질 입력
    • 일람표 작성 방법
    • 콘크리트 물량 산출
  10. Autodesk NAVISWORKS (집중 기능교육, 1 Day)
  11. 건설 프로젝트 시공 전에 BIM으로 구축된 데이터를 활용하여 디지털 환경에서 시공 중 일어날수 있는 오류 가능성을 검토
  12. 주 제 교 육 내 용 교육방법
    오리엔테이션 • Navisworks의 종류 프레젠테이션
    • Navisworks의 파일 분류체계
    • Navisworks의 활용분야 소개
    인터페이스 및 용어 • 주요 사용자 인터페이스 설명 예제교육
    / 실습
    • 프로젝트 파일 열기 및 주요 작업탭 설정
    • 프로젝트 소스파일 추가 및 병합
    기본 뷰제어 및 관측점 • 기본적인 뷰제어 및 탐색막대 활용
      - 확대, 축소, 초점이동, 궤도, 피벗
    • 관측점의 분류
    • 관측점의 생성, 저장
    가시성 • 객체의 선택 및 선택트리 활용
    • 선택 항목 숨기기/분리
    • 선택 항목의 색상, 투명도 재정의
    • 모양 프로파일러 활용
    단면검토 • 단면뷰 및 단면상자 활용
    보행시선 • 3인칭 보행시선을 활용한 검토
    • 검토지점 태그 및 주석 생성
    • 검토보고서 작성
    검토 도구 • 거리 측정도구         • 각도 측정도구
    • 면적 측정도구
    선택세트와 검색세트 • 선택 객체 세트 그룹 작성
    • 객체 특성 필터링 및 세트 그룹 작성
    공점검토와 시뮬레이션 • 타임라이너 도구 활용
      - 공정데이터 입력 및 수정
      - 객체에 작업일정 연결하기
    • 시뮬레이트를 활용한 공정 시뮬레이션 작성
    애니메이션 작성 • 관측점을 이용한 애니메이션 작성
    • 보행시선을 이용한 애니메이션 작성
    • 애니메이터를 활용
      - 애니메이터를 이용한 객체 움직임 생성
      - 공정시뮬레이션과 애니메이션 연동
    간섭검토 도구 • 간섭체크 실행 및 결과 검토
      - 간섭체크를 위한 세트 구성
      - 셈플을 이용한 공종간 간섭체크
    • 간섭체크 가시성 제어
    • 간섭 검토 보고서 작성
