Survey Master v1.0 개요

현장측량 모드와 측량결과처리 및 성과작성 모드로 구성되어 있고, 현장에서 Total Station 및 GPS 등 각종 측량 장비로 데이터를 취득하고, 측량결과를 신속·정확하게 처리하여 일괄적으로 성과작성을 할 수 있는 지적전문 솔루션 입니다.
2차원 및 3차원 기반의 디지털 측량데이터와 시설물 정보를 취득하여 표준화된 형태의 도면과 조서를 작성할 수 있도록 각종 계산기능을 제공하고 있습니다.

Survey Master v1.0 특징

Application CAD/GIS Engine
일원화 • 현장측량기능과 측량결과처리기능을 동시 탑재하여
업무 유연성 증대		 기술성 • 자체 CAD Engine (InfraCAD) 보유
• 자체 GIS Engine (AccuMap) 보유(GDB)
편의성 • 업무종류와 작업순서에 따라 직관적인 리본메뉴를
구성하여 사용자 편의성 향상		 접근성 • AutoCAD와 동일한 사용자 인터페이스 및 기본적인 CAD 작도와 설계 기능 제공
• 사용자 추가 요구사항 개발 용이
• 공간연산처리 및 멀티 폴리곤 객체 지원
(홀필지 포함)
• 연속지적도 등 대용량 데이터 처리 및 속도 탁월
피드백 • 사용자 요구사항을 즉시 반영 가능한 개발환경
• 측량 장비 추가 등록 기능 탑재
모듈화 • 측량업무 및 기능별 분류
• 유지관리 및 추가 개발 편의성 증대		 호환성 • 측량 업무에 사용중인 다양한 파일 포맷 지원
- 측량준비 파일 (CIF)
- CAD/GIS 파일 (GDB,VEC)
- 현황 파일 (SVY), 성과 파일 (KSP)
• 상용 CAD S/W 파일 포맷 지원 (DXF,DWG)

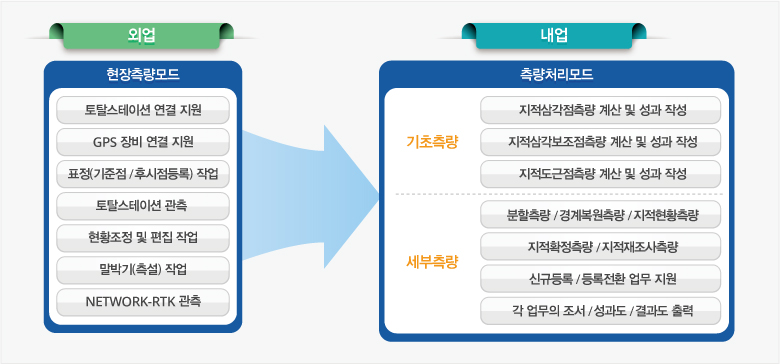

Survey Master v1.0 주요 적용 업무

Survey Master v1.0 주요 기능

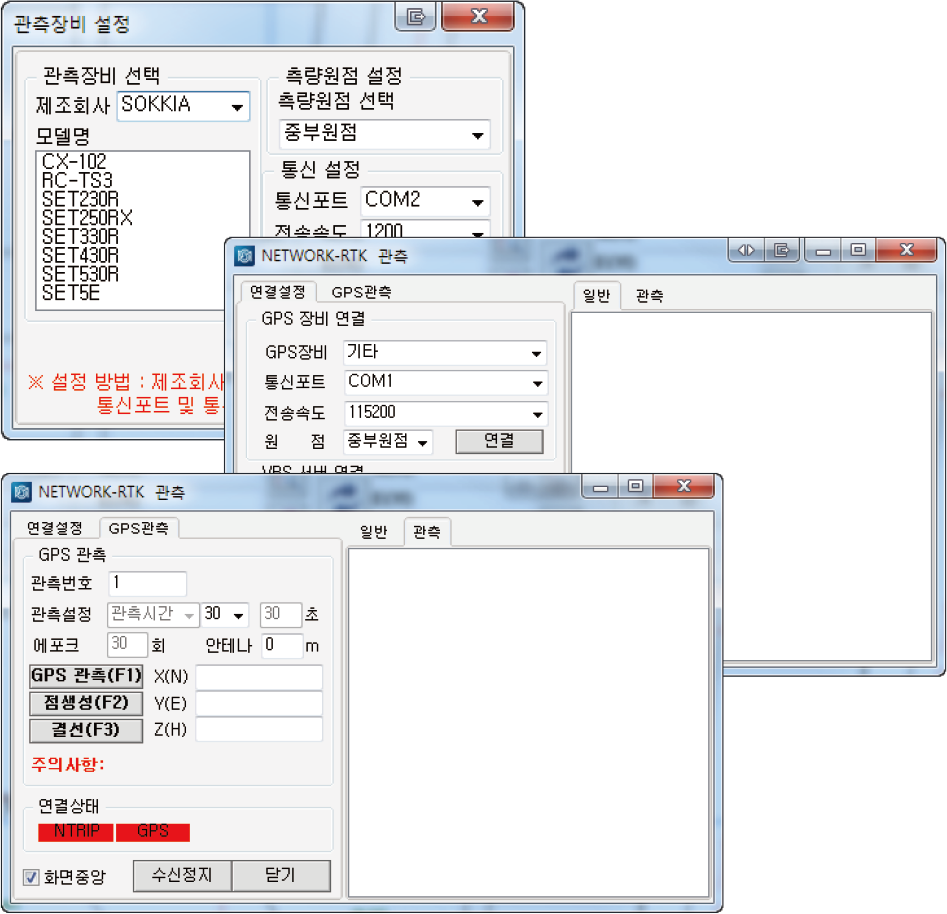

  • 측량기기 연결

    SOKKIA, TOPCON, TRIMBLE, LEICA, NIKON 등 다양한 Total Station 장비 연결
    • SOKKIA, TOPCON, TRIMBLE 및 기타 GPS 장비 연결
    • Total Station 장비와 GPS 장비 동시 연결

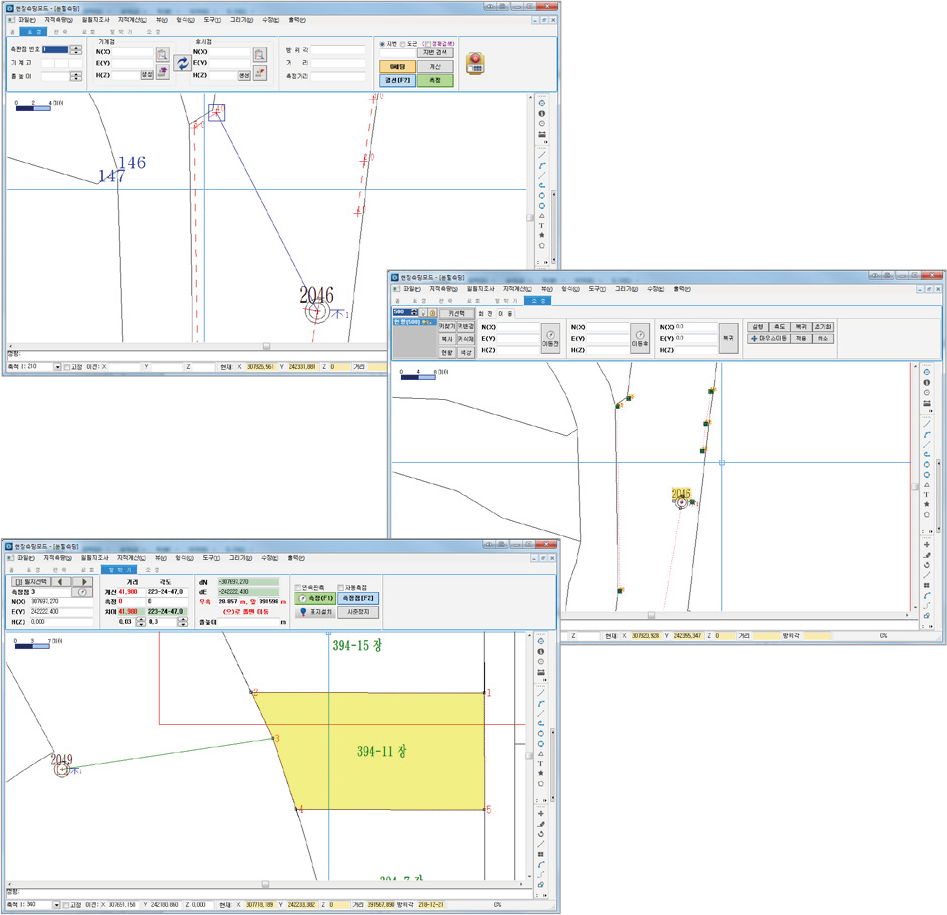

  • 관측 및 현황 조정

    표정 기능 (기계점, 후시점 세팅)
    • 관측 기능 (측점생성, 방향선생성, 결선생성)
    • 말박기 기능 (측설 기능)
    • 현황 조정

  • 일반측량업무

    분할측량업무, 경계복원측량업무, 현황측량업무 지원

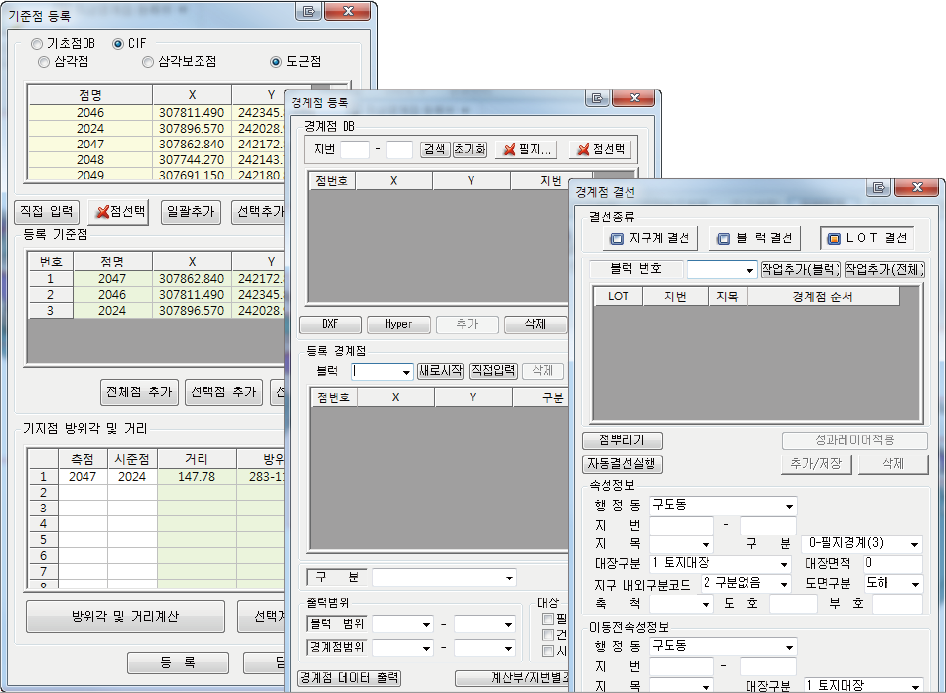

    • 기준점관리, 경계점관리, 결선 기능
    • 성과입력 기능

  • 확정측량업무 / 재조사측량 업무

    확정측량업무 지원
    • 재조사측량업무 지원
    • 기준점관리, 경계점관리, 결선 기능

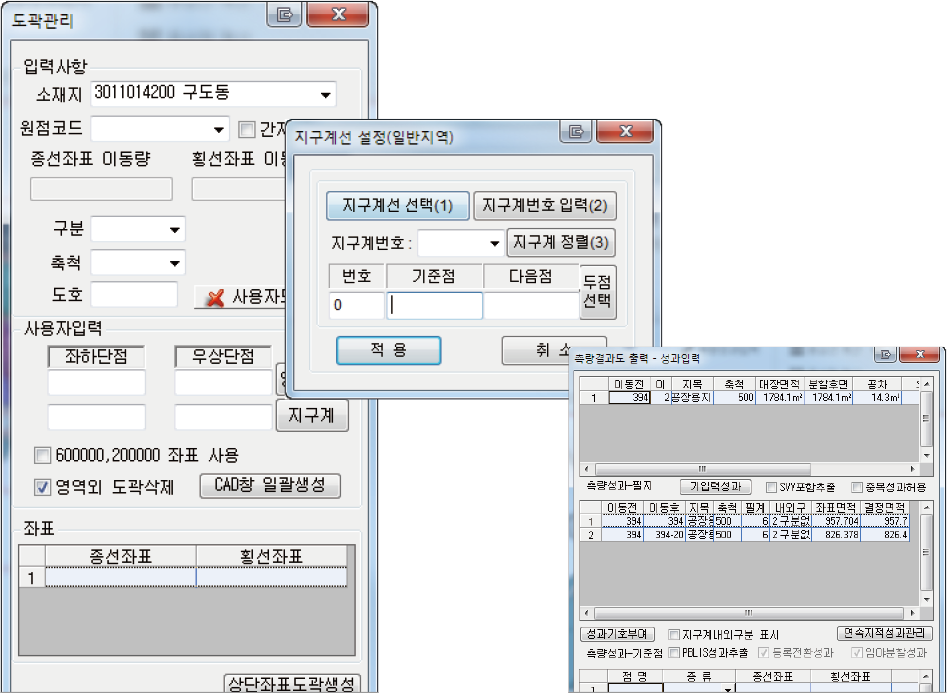

    • 도곽관리, 지구계 등록 기능

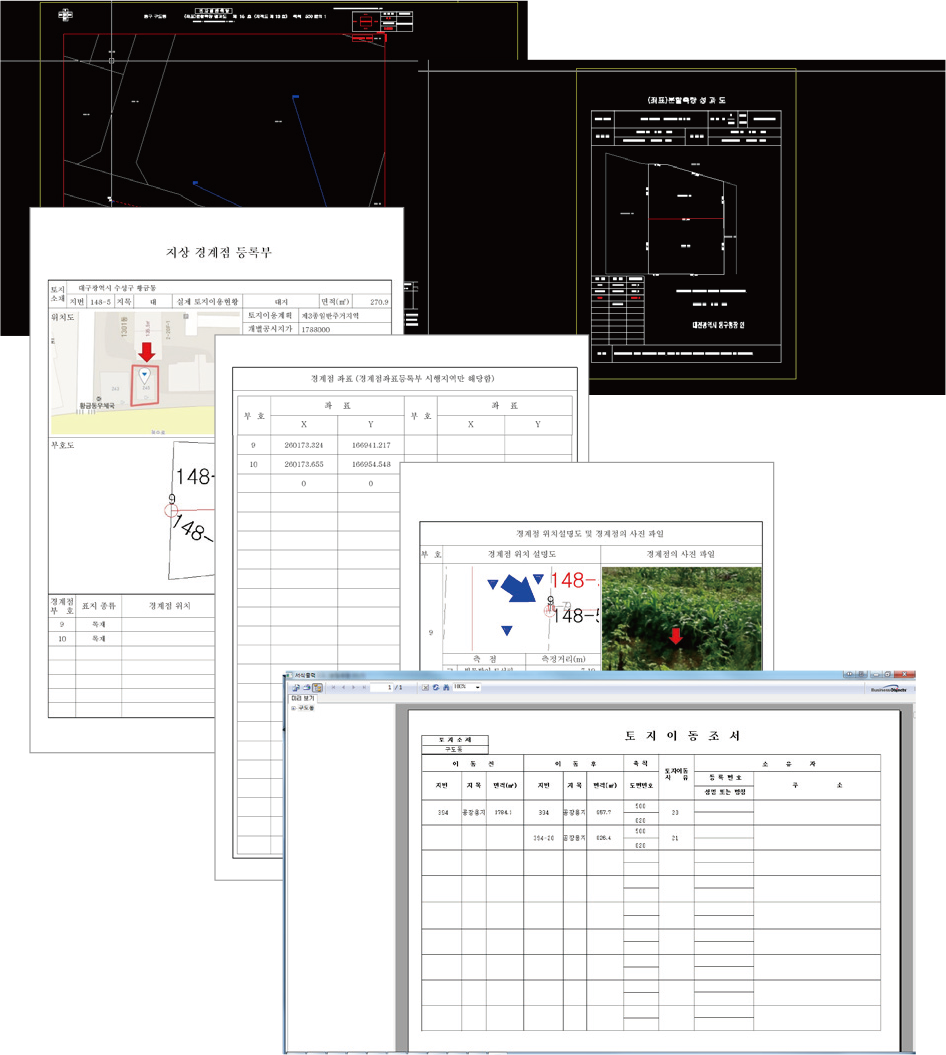

  • 조서 / 결과도 / 성과도 출력

    결과도 / 성과도 작성 및 출력
    • 지상경계점등록부, 경계점관측부 작성
    • 확정면적조서, 확정종합도 작성
    • 경계결정통지서, 재조사면적조서 작성

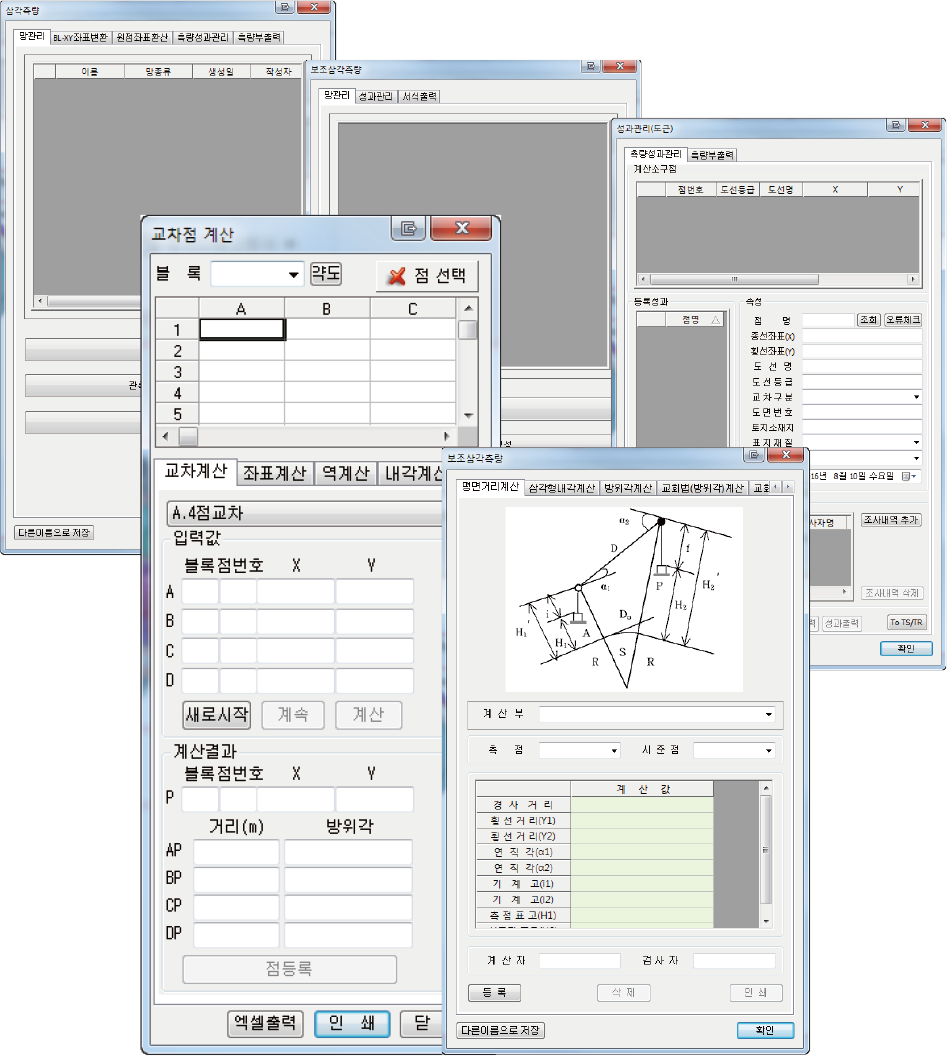

  • 기초점측량 및 각종 계산 기능

    삼각측량, 삼각보조측량, 도근측량
    • 직선계산, 직선가구계산, 중심선계산, 곡선계산, 중심점계산, 배각법계산, 방위각법계산, 교점다각망계산, 망관리, 도근점망도 작성
    • 교차점계산

Survey Master v1.0 & 타사 제품 비교

구분 Survey Master v1.0 타사 제품
프로그램 설치 ESD (전자이메일 인증코드) 원격 (장비 인증코드)
프로그램 운영 측량 → 계산 및 도면 (2단계) 측량 → 계산 → 도면 (3단계)
측량준비도 파일 처리 측량준비도파일 직접 활용 및 외부 프로그램을 통한 좌표정보 입력도 가능 외부 프로그램을 통해 좌표정보를 취득 후 사용
작업 만들기 측량처리모드에서 작업명 한 번으로 모두 처리 작업명 계산프로그램 및 프로그램 두 번 생성하여 처리
확정관련조서 모두 출력 가능 확정지번조서만 출력 가능
DAT 생성 결정면적 오차 적용 및 DAT 병합 가능 결정면적 오차 적용 및 DAT 병합 불가

Survey Master v1.0 운영 환경

Processor Intel Pentium 4 / AMD Athlon / Intel 또는 AMD Dual Core Processor 이상
HDD 설치 용량 1G
OS Windows XP / 7.0 / 8.1 / 10.0
Graphics card 1280x1024 32비트 컬러 비디오 디스플레이 어댑터128MB이상, OpenGL® 또는 Direct3D® 지원
Total Station & GPS TOPCON, SOKKIA, LEICA, TRIMBLE, NIKON Total Station 장비 지원
TOPCON, SOKKIA, TRIMBLE GPS 장비 지원
