건축 BIM 교육 및 컨설팅

  1. 건축 BIM 개요
  2. 기존 건축분야에서는 2차원 기반의 도면 정보체계를 기반으로 되어 있다면 BIM(Build Information Modeling)이 도입되면서 실제형상과 함께 관련 프로젝트에 포함되는 모든 정보를 포함하여 초기 개념 설계에서 유지관리 단계에까지 전 수명주기 동안 정보를 생산 관리하는 기술이라 할 수 있다. BIM Project 란 기본 계획에서부터 기본설계, 실시설계, 시공, 운영/유지관리 단계에 이르기까지 3D BIM 모델을 구축하고, 기 구축된 3D 모델을 기반으로 일관성 있고 체계적인 정보를 업무 전반에 적용하는 프로젝트를 말하며, 여기서 3D BIM 모델은 3D 설계 소프트웨어에서 생성된 데이터 모델을 뜻하며, 업무영역에 따라, 각각 토목, 도시기반시설, 건축, 구조, 설비 및 프로젝트 협업관리 등으로 구분할 수 있다. BIM 프로젝트에 적용되는 각 토목, 도시기반시설, 건축, 구조, 설비 분야의 3D CAD 시스템 및 협업시스템은 분야별로 각각 전문화된 상용 3D 설계 Software 로 구성되어야 하며, 생성된 정보들은 정보의 변환이나 누락 없이 각각의 3D BIM 모델들 내에 존재하는 모든 객체들간 상호 호환이 가능해야 한다. 이는 효율적인 BIM 모델 데이터 활용을 위한 데이터 일관성과 통합 측면에 근거하며, 데이터의 호환(Native Interoperability)을 위하여 기본적으로 제공되는 GUI 를 통해 생성 및 수정할 수 있어야 한다.
  3. 건축 BIM 적용 이점 (기술 트랜드)
  4. • 고화질 측량
    - 대지조사는 공사지연 및 예산증가의 중요한 요소드론을 활용한
    고화질 사진, 3D레이저 스캐닝, GIS 통합
    - 정확성, 처리속도 향상
    - 프로젝트 진행
  5. • 디지털 공동작업 (Digital Collaboration)
    - 가상현실의 빠른 적용
    - 고객과 커뮤니케이션
    - 상세한 정보를 현장에 직접 전달
    - VR / AR 활용
  6. • 기계 학습 (Machine Learning)
    - 인공지능활용
    - 새로운 정보를 컴퓨터가 자동 습득
    - 다양한 대안 생성
    - 최적의 대안 선택
  7. • 사물인터넷&고급분석 (The Internet of Things & Advanced Analytics)
    - 센서의 활용
    - BIM과 Cloud에서 연결
    - 정보의 수집과 분석
    - 현장작업 방식의 변화
  8. • 건축생산 공업화 (Industrialization of Construction)
    - 제조와 건설 프로세스 통합됨
    - 프리패브리케이션
    - 공장제작, 현장조립
    - 로봇 활용 증가
  9. • BIM 과 Cloud의 연결 (Era of Connection)
    - ERA OF DOCUMENTATION Introduction of AutoCAD
    - ERA OF OPTIMIZATIONBuilding Information Modeling (BIM)
    - ERA OF CONNECTION Connected BIM workflows across the project lifecycle

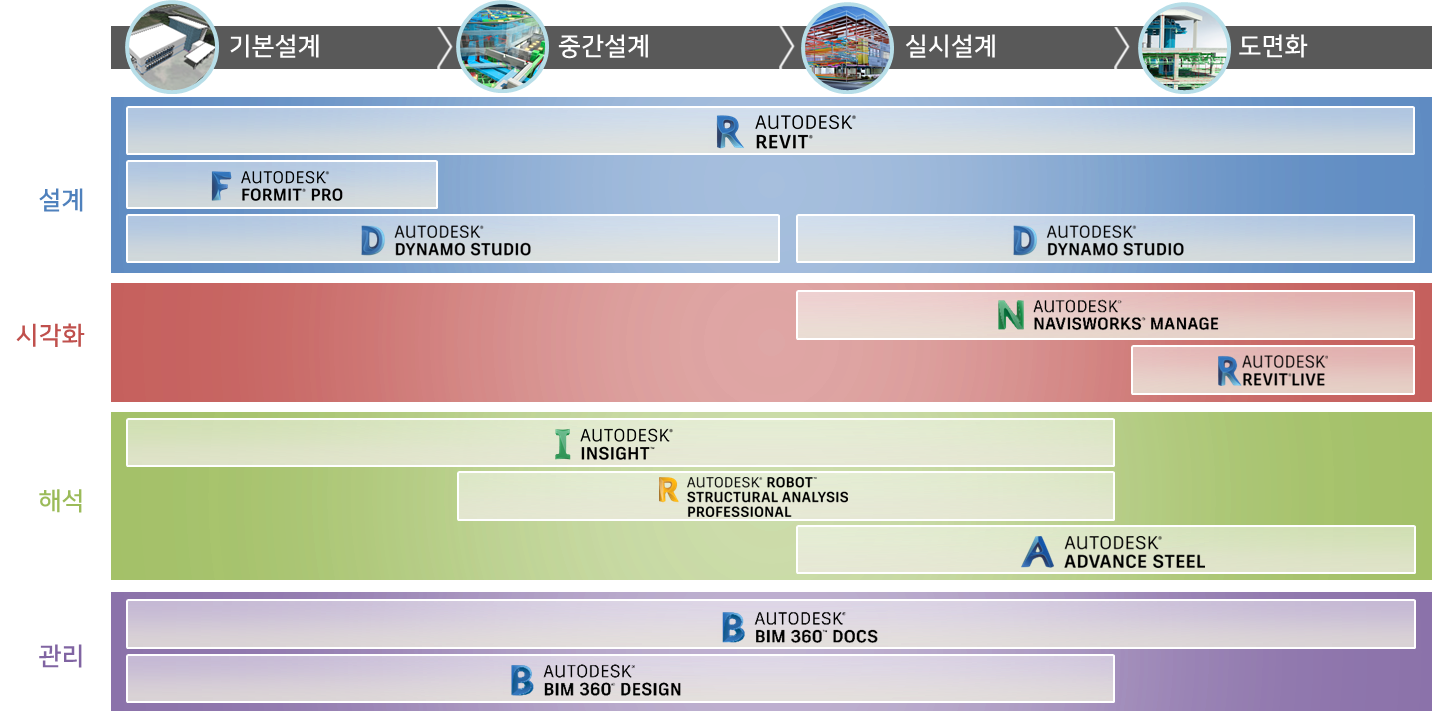

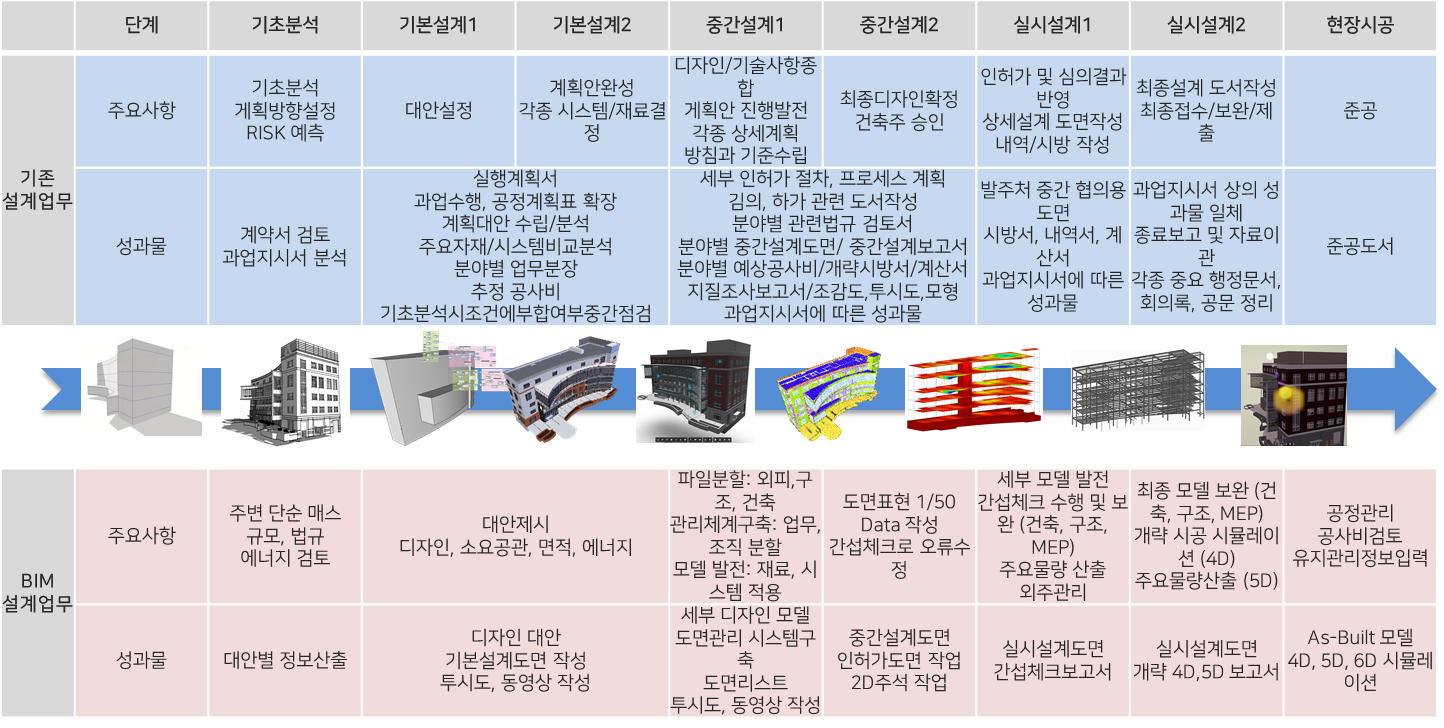

  1. 건축 단계별 BIM 적용

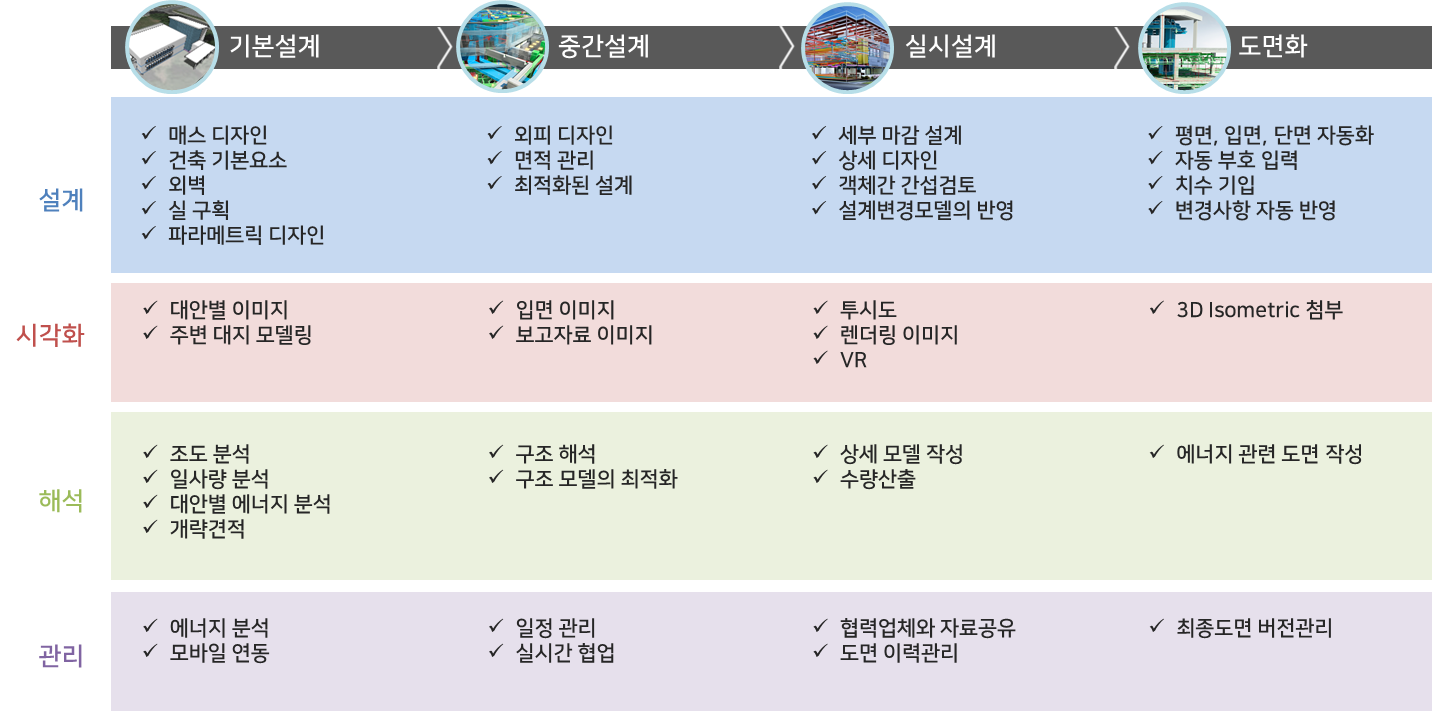

  2. 건축 단계별 BIM 솔루션

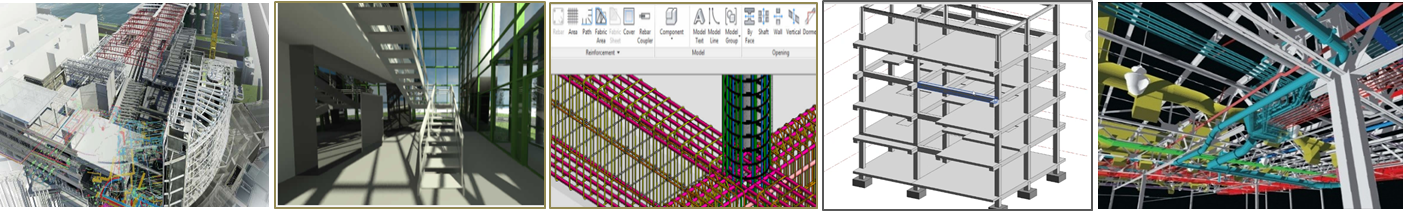

  3. 건축 단계별 BIM 작업
  1. 교육 및 컨설팅 핵심 항목
  2. 건축 BIM 교육 및 컨설팅 진행 목표
  3. • 3D 설계를 위한 BIM 저작도구(S/W)의 전반적인 기능 숙지
    - 3D 설계 제품을 사용하는 입장에서 효율적으로 다양한 기능을 사용하여 제품에 대한 전반적인 기능 숙지와 빠른 시간 내에 효과적으로 설계에
    활용하기 위한 교육을 실시한다.
  4. • BIM 프로세스의 이해 및 관리
    - 건축 기반의 설계를 객체 기반 3D 정보 모델링 구축 교육을 통해 프로젝트를 BIM 프로세스를 따라 수행하고 관리할 수 있는 능력을 키워 설계의
    효율성과 품질을 높인다.
  5. • 정보 활용 및 문제점 사전 파악을 통한 기간 단축 및 비용 절감
    - 설계 단계에서 발생하는 정보를 활용하여 시공 및 유지관리 시 활용하고, 제반 문제점에 대한 사전 파악 및 수정을 통해 공기단축 및 비용절감을
    도모한다.
  6. • 관련자 간 원활한 의사소통 및 협업능력 향상
    - 이해하기 쉬운 객체기반 3차원 설계방식을 이용하여 의사결정의 신속성과 정확성을 향상시키고, 관련 기술자의 원활한 의사소통 및 협업능력을
    향상한다.

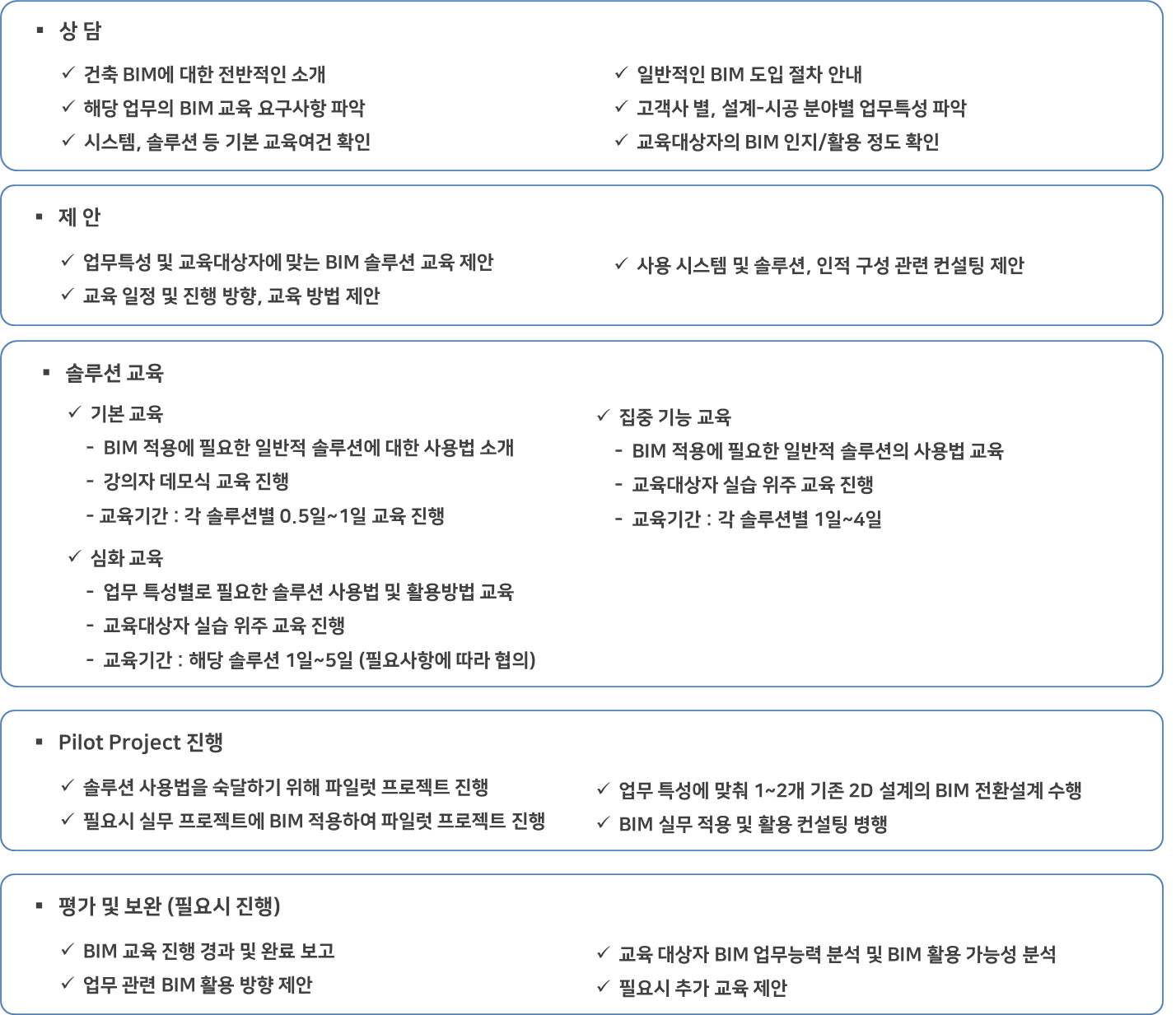

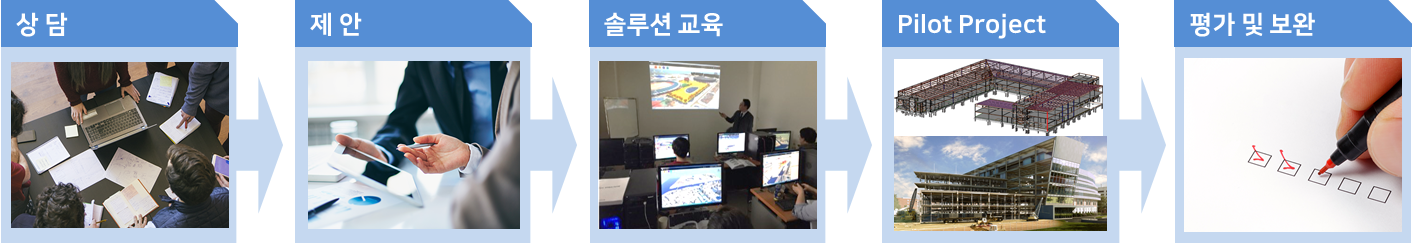

  7. 건축 BIM 교육 및 컨설팅 절차
  8. 교육 및 컨설팅 단계별 진행 예
  9. 구 분 주 요 진행목표 기 간 비 고
    BIM 도입 1차 진행 [ BIM Modeler 육성 ]
    1. BIM 수행 TF팀 조직 구성
    2. BIM 기초 이론 및 일반사항 숙지
    3. BIM 업무프로세서의 이해
    4. BIM S/W의 기본(기능) 사용 기술 습득
    5. 기본적인 3D 모델링 및 시각화 기술 습득
    3개월 집중 기능교육
    + 파일럿프로젝트
    2차 진행 [ BIM Modeler 육성 ]
    1. 다중 사용자 BIM 활용 공동작업 수행기술 습득
    2. 라이브러리 작성기술 습득
    3. 객체의 정보 입력방법 및 활용기술 습득
    4. BIM객체 도면화 기술 습득
    5. 기타 BIM 실무 적용 노하우 습득, 개발
    2~3개월 심화교육
    + 파일럿프로젝트
    BIM 도약 3차 진행 [ BIM Speciallist육성 ]
    1. 단계별 BIM 실무 적용 시작
    2. 자체 라이브러리 개발 및 라이브러리 데이터 축적
    3. 도면화 템플릿 및 스타일 데이터 개발
    4. 기타 BIM 실무 적용 노하우 습득, 개발
    3~6개월 2~5개 실무 프로젝트 진행
    (단계별 BIM 적용범위 확대)
    BIM 정착 4차 진행 및
    전사확대
    [ BIM Manager 육성 ]
    1. 실무 적용을 위한 자체 BIM 작업 가이드라인 개발
    2. 자체 라이브러리 개발 및 라이브러리 데이터 축적
    3. 도면화 템플릿 및 스타일 데이터 축적
    4. TF팀 외 실무자 중심으로 BIM 전사 확대 적용
    6~12개월

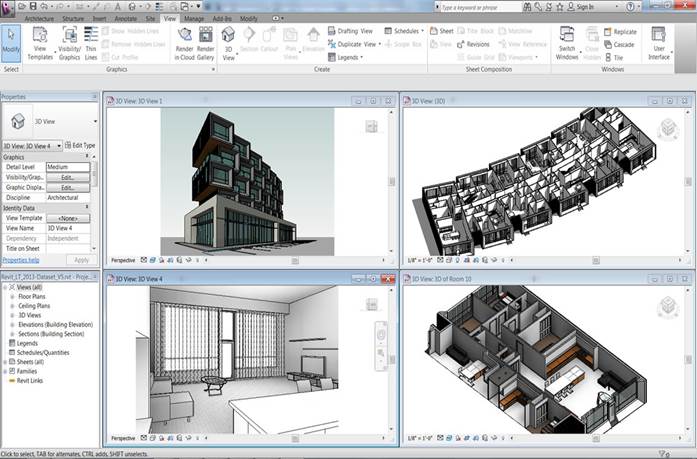

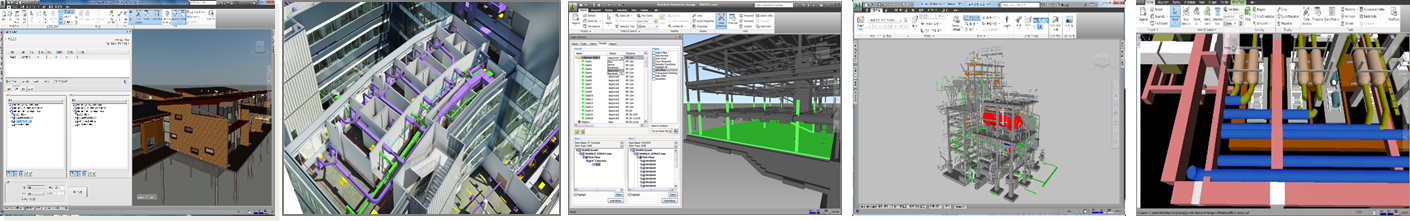

  1. Autodesk Revit
  2. 건축, 구조, 조경 시설물 프로젝트의 BIM 설계 구현

    ※ 주요기능 및 특징

    • 구조물의 설계 및 문서화
    • 파라메트릭 구조물 모델링
    • 표준화된 구조 패밀리 포함
    • 설계 대상의 분석 및 구조해석을 위한 구조 정보 입력
    • 여러 참여자의 공동-공유 작업
    • 단일 모델을 통한 통합 설계
    • 기계, 전기 관로 등 MEP 시설물 모델링
    • 엔지니어링 및 시공업체의 설계-시공 데이타의 공유 및 조정
    • Autodesk Robot Structural Analysis Professional 등의 구조
    해석 응용프로그램과 연계

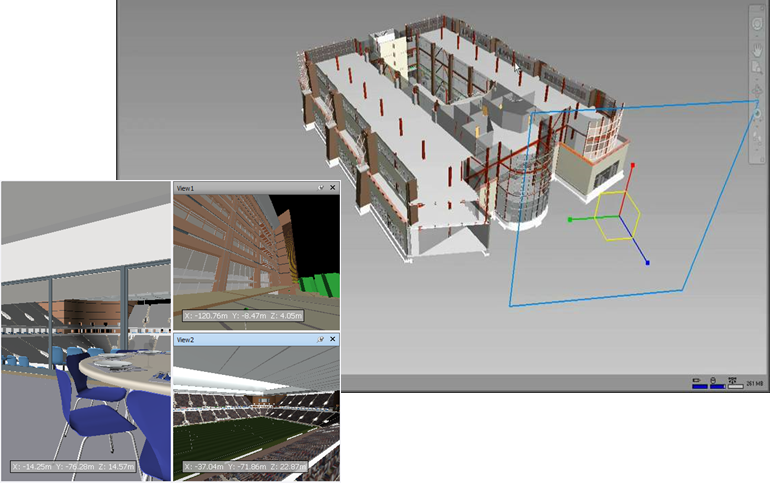

  3. Autodesk Navisworks
  4. 다양한 건설 분야의 3D 설계 모델의 데이터 통합 및 검토, 관리

    ※ 주요기능 및 특징

    • 모형 파일 및 데이터의 통합
    • 실시간 탐색 및 검토
    • 충돌, 간섭 검토 및 리포트 기능
    • 시각화 및 애니메이션
    • 공정 시뮬레이션
    • 수정 지시 도구
  1. Revit Structure (집중 기능교육, 2 Day)
  2. 구조 엔지니어링 회사 및 구조 엔지니어를 BIM 솔루션 으로 BIM 환경에서 효율적인 설계 프로세스를 제공
  3. 주 제 교육내용 교육방법
    BIM 개론 • 교육과정 및 강사 소개

    프레젠테이션

    • BIM 일반 개론
    인터페이스 및 용어 • Revit 기본사항 소개

    예제교육
    / 실습

    • 용어 정리
    • 기본 메뉴 및 리본 메뉴 확인
    • 뷰 구성 이해하기
    • 뷰 조정, 요소 선택, 기본 수정
    Revit 개념 및 삽입 • 프로젝트, 패밀리, 템플릿 사용 및 개념 이해
    • dwg 가져오기, 링크
    • Revit 링크 및 설정 방법 이애하기
    구조 기본
    모델링
    • 레벨 및 그리드 작성 및 편집
    • 기둥 작성 및 유형 특성 편집
    • 벽 작성 및 유형 특성 편집
    • 보 작성 및 보 시스템 편집
    • 트러스 작성
    • 바닥 작성 및 지붕 작성
    • 계단 및 난간 작성
    • Ladder 및 개구부 작성
    도면화 • 태그 삽입 및 일람표 작성
    • 시트 작성 및 내보내기
    • ifc 파일 변환
  4. Revit MEP (집중 기능교육, 3 Day)
  5. 기계, 전기, 배관(MEP) 엔지니어에게 복잡한 건물 시스템을 설계할 수 있는 도구를 제공
  6. 주 제 교 육 내 용 교육방법
    BIM 개론 • 교육과정 및 강사 소개 프레젠테이션
    • BIM 일반 개론
    인터페이스 및 용어 • Revit 기본사항 소개 • 용어 정리 예제교육 / 실습
    • 기본 메뉴 및 리본 메뉴 확인
    • 뷰 조정, 요소 선택, 기본 수정
    대지 작성 • 다양한 대지 작성 방법
    • dwg 파일 이용 지형면 작성
    • 대지 경계선 및 소구역 작성
    • 건물 패드, 주차공간, 수목 추가
    개념설계 • 매스작업 객체 작성 • 매스 바닥 작성
    • 바닥 면적 일람표 작성
    기준
    요소 작성
    • 레벨 및 그리드 작성
    • 그리드 배치 도구 이용하기
    기본
    요소 작성
    • 기본 건물 요소 (바닥, 벽, 기둥, 지붕) 작성
    • 커튼월 작성 및 유형 변경
    • 바닥 및 경사지붕 편집
    • 벽 추가 및 수정
    추가
    요소 작성
    • 창 및 문 배치 • 계단 및 난간 이해하기
    • 룸 경계 이용 천장 추가 • 룸 배치 및 색상표 정의
    • 가구 배치
    뷰/주석 작성 • 기존 뷰 복제하여 수정 • 단면 및 입면뷰 작성
    • 콜 아웃 뷰 작성 • 치수작성
    • 문자 주석 작성 • 객체에 태그 지정
    일람표 정의 • 문 일람표 작성 • 키 일람표 작성
    • 룸 마감 일람표 작성
    도면 상세
    정보 작성
    • 뷰 상세 지정 및 문자 주석 추가
    • 상세정보 작성
    • 상세를 드레프팅 뷰로 가져오기
  7. Autodesk NAVISWORKS (집중 기능교육, 1 Day)
  8. 건설 프로젝트 시공 전에 BIM으로 구축된 데이터를 활용하여 디지털 환경에서 시공 중 일어날수 있는 오류 가능성을 검토
  9. 주 제 교 육 내 용 교육방법
    BIM 개론 • 교육과정 및 강사 소개 프레젠테이션
    • BIM 일반 개론
    인터페이스 및 용어 • Revit 의 기본 개념 및 용어 설명 예제교육
    / 실습
    • 기본 메뉴 및 리본 메뉴 살펴보기
    프로젝트
    설정
    • 프로젝트 단위 설정
    • 덕트/파이프/전기 기본 설정
    • 건축 링크 삽입
    HVAC
    모델링
    • 급기/ 배기 장치 배치
    • 디퓨저 시스템 연결 • 급기 시스템 작성
    • 메인 덕트 작성 • 입상 덕트 작성
    • 댐퍼, 후드, 굴뚝 탑 배치
    • 플렉서블 덕트 작성
    Pipe 모델링 • 스프링클러/소화 장치 배치
    • 스프링클러 개수 계산 • 소화전 배관 연결
    • 냉난방 배관 연결
    • 파이프 유속 계산 • 파이프 크기 변경 및 수정
    Electronical
    모델링
    • 전기 설비 배치
    (조명기구, 제연장치, 스위치, 배전반 등)
    • 전기 회로 자동작성 • 배선 작성
    • 케이블 트레이, 전선관 모델링
    패밀리 • 커넥터 삽입
    • 룩업테이블 설명 및 실습
    • 전기 패밀리에 태그 패밀리 삽입
    • 뷰가시성 설정 및 적용
  10. Autodesk NAVISWORKS (집중 기능교육, 1 Day)
  11. 건설 프로젝트 시공 전에 BIM으로 구축된 데이터를 활용하여 디지털 환경에서 시공 중 일어날수 있는 오류 가능성을 검토
  12. 주 제 교 육 내 용 교육방법
    오리엔테이션 • Navisworks의 종류 프레젠테이션
    • Navisworks의 파일 분류체계
    • Navisworks의 활용분야 소개
    인터페이스 및 용어 • 주요 사용자 인터페이스 설명 예제교육
    / 실습
    • 프로젝트 파일 열기 및 주요 작업탭 설정
    • 프로젝트 소스파일 추가 및 병합
    기본 뷰제어 및 관측점 • 기본적인 뷰제어 및 탐색막대 활용
      - 확대, 축소, 초점이동, 궤도, 피벗
    • 관측점의 분류
    • 관측점의 생성, 저장
    가시성 • 객체의 선택 및 선택트리 활용
    • 선택 항목 숨기기/분리
    • 선택 항목의 색상, 투명도 재정의
    • 모양 프로파일러 활용
    단면검토 • 단면뷰 및 단면상자 활용
    보행시선 • 3인칭 보행시선을 활용한 검토
    • 검토지점 태그 및 주석 생성
    • 검토보고서 작성
    검토 도구 • 거리 측정도구         • 각도 측정도구
    • 면적 측정도구
    선택세트와 검색세트 • 선택 객체 세트 그룹 작성
    • 객체 특성 필터링 및 세트 그룹 작성
    공점검토와 시뮬레이션 • 타임라이너 도구 활용
      - 공정데이터 입력 및 수정
      - 객체에 작업일정 연결하기
    • 시뮬레이트를 활용한 공정 시뮬레이션 작성
    애니메이션 작성 • 관측점을 이용한 애니메이션 작성
    • 보행시선을 이용한 애니메이션 작성
    • 애니메이터를 활용
      - 애니메이터를 이용한 객체 움직임 생성
      - 공정시뮬레이션과 애니메이션 연동
    간섭검토 도구 • 간섭체크 실행 및 결과 검토
      - 간섭체크를 위한 세트 구성
      - 셈플을 이용한 공종간 간섭체크
    • 간섭체크 가시성 제어
    • 간섭 검토 보고서 작성
