    시설물 역설계 서비스

  1. 사업개요
  2. 시설물 역설계는 노후 되거나 설계 데이터가 없는 시설물을 재생성 하는 삼차원 모델링 기반의 서비스입니다.

    3D 스캐닝 기반의 역설계 자동화 프로젝트는 정밀 3D 스캐닝 기반의 배관관리 및 시설물 관리 프로젝트로 진화하고 있습니다. 플랜트 시설물의 파이프에 대한 정밀한 측정 솔루션을 지원하고 “현재 사용되고 있는 상태”를 바탕으로 하고 있습니다.

    잦은 설계 변경과 아울러 Revamp와 같은 개축작업을 통해 변경된 상황을 도면으로 반영하여 실제와 같은 모습을 도면 및 모델링으로 완성합니다.

    2D 도면이 아닌 삼차원 기반의 모델링으로 프로세스를 구현하여 보다 사용자에게 적합한 결과물을 지원합니다.

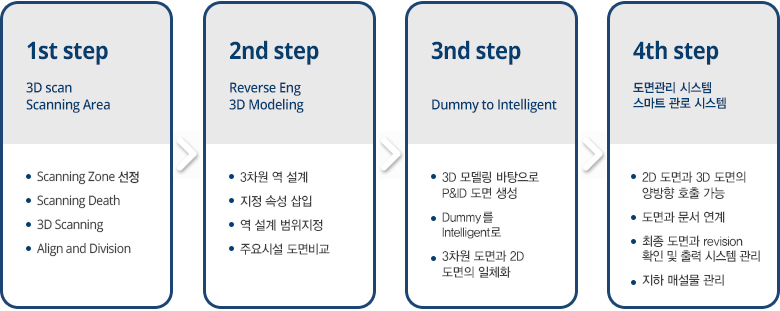

  1. 역설계 Process
  1. 역설계의 장점
  2. • 3 차원 SCAN 및 DB 구축을 통한 경비절감 및 재난안전 대비를 할 수 있습니다.
    • 3D SCAN 후 3D 모델링 S/W 활용하여 수시간 이내 필요한 곳의 오차를 mm단위로 확인 가능합니다.
    • 기존 2D 도면과 3D 모델링 도면 비교하여 문제점 확인이 가능합니다.
    • 노후화된 시설물 부분교체 또는 시설물이전, 새로운 라인을 추가 하거나 새로운 시설물 추가 배치할 때 시설물 간의 간섭 및 중복 체크가 가능합니다.
    • 기존도면 없이 3D SCAN을 활용하여 3D 모델링 및 2D도면 산출 할 수 있습니다.
